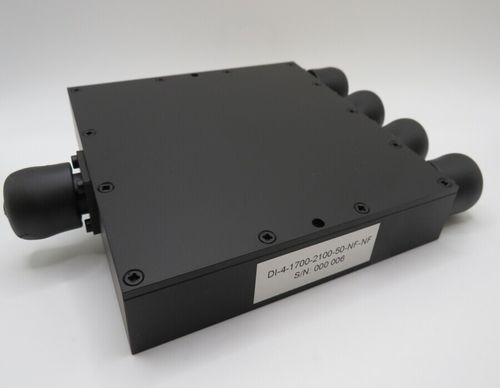

Frequenzteiler DI-4-1700-2100-50-NF-NF

LeistungAnwendungMilitär

Dieser 4-Wege-Leistungsteiler, der auf einer Wilkinson-Streifenleitungstechnologie basiert, deckt einen Frequenzbereich von 1700 bis 2100 MHz ab. Er ist kompakt und robust und bietet eine ausgezeichnete Isolierung und geringe Einfügungsdämpfung. Dieses Produkt ist sowohl für kommerzielle als auch für militärische Anwendungen geeignet und entspricht der Norm MIL-STD-202. Dieser 4-Wege-Leistungsteiler 001676 deckt ein Frequenzband von 1700 bis 2100 MHz ab. Dank seiner Wilkinson-Stripline-Technologie ist er kompakt und robust und bietet Einfügeverluste von 0,8 dB, einen Amplitudenausgleich von 0,4 dB, einen Phasenausgleich von 6 Grad, eine Isolierung von 20 dB und ein VSWR von 1,25:1. Die Belastbarkeit beträgt durchschnittlich 50 W am Eingang, wenn die Ausgänge mit einem VSWR besser als 1,20:1 belastet werden. Die Betriebstemperatur deckt einen Bereich von -40°C bis +85°C ab. Der Lagertemperaturbereich liegt bei -55°C bis +125°C. Dieses Produkt verträgt mechanische Stöße gemäß MIL-STD-202: Methode 213 - Testbedingung C (100g 6ms ½), Sinusvibrationen gemäß MIL-STD-202: Methode 204D - Testbedingung A (10g / 10-2000Hz), thermische Stöße gemäß MIL-STD-202: Methode 107G - Testbedingung A (-40°C/+85°C) und Feuchtigkeit gemäß MIL-STD-202: Methode 103 - Testbedingung B (95% 96H).
