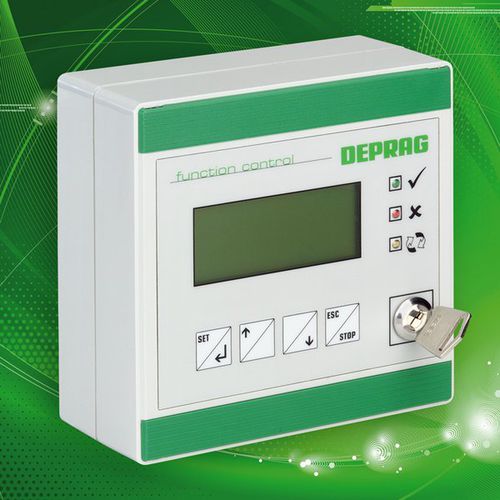

Schraub-Funktionskontrollsteuerung fc11

Die Funktionskontrollsteuerung fc11 in Verbindung mit einem handgeführten MICROMAT®-F/MINIMAT®-F Schrauber und der Pneumatiksteuerung pc11 bietet Ihnen die Komplettlösung für die Prozesssicherheit Ihrer manuellen Verschraubungen. Die mit dem Schraubprozess verbundenen Qualitätskriterien werden automatisch überwacht und ausgewertet. Ihre Schraubvorgänge werden nicht nur gezählt sondern mit der von Ihnen vorgegebenen Anzahl abgeglichen. Zusätzlich werden notwendige mit tatsächlichen Schraubzeiten verglichen, sowie das Abschaltsignal der Kupplung nach dem Erreichen des Drehmoments in die Kontrollfunktion integriert. Nur das positive Ergebnis aller Einzelmeldungen erlaubt einen Werkstückwechsel – 100 % Prozesssicherheit. Funktionsweise und Zusammenspiel der Funktionssteuerung und Pneumatiksteuerung Sobald das Startsignal vom Schrauber erkannt wird, wird über die Funktionskontrollsteuerung und die Pneumatiksteuerung die Luftzufuhr freigegeben und der Schrauber gestartet. Wenn das zuvor am Schrauber eingestellte Drehmoment erreicht ist, schaltet der Schrauber durch eine hochpräzise Trenn- und Abschaltkupplung ab. In Verbindung mit der Pneumatiksteuerung erkennt die Funktionskontrollsteuerung das Ende des Schraubvorgangs. Die benötigte Schraubzeit wird mit einer vorgegebenen minimalen und maximalen Vorgabezeit verglichen. Wenn die Schraubzeiten innerhalb des vorgegebenen Rahmens liegen und der Schraubvorgang nicht vorzeitig abgebrochen wurde, erfolgt eine Bestätigung (i.O. Meldung).
