Laufschiene NB-1020SS
EdelstahlKreuzrollenPräzision

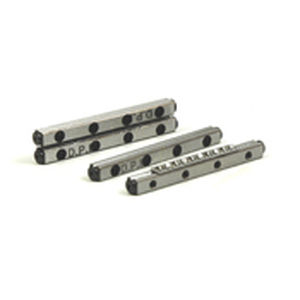

Laufschiene - NB-1020SS - DELTRON - Edelstahl / Kreuzrollen / Präzision
Laufschiene - NB-1020SS - DELTRON - Edelstahl / Kreuzrollen / Präzision
Laufschiene - NB-1020SS - DELTRON - Edelstahl / Kreuzrollen / Präzision - Bild - 2
Laufschiene - NB-1020SS - DELTRON - Edelstahl / Kreuzrollen / Präzision - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Lauf
Material
Edelstahl
Rollelement
Kreuzrollen
Weitere Eigenschaften
Präzision
Schienenlänge

20 mm
(0,79 in)

Beschreibung

Gekreuzte Rollenschienen-Sets Familie: NB-1000 Modell: NB-1020SS Preis: $ 208.00 Alle Abmessungen in Millimetern, wenn nicht anders angegeben Profilabmessungen : mm (in) A : 8.5 (0.335) B : 4.0 (0.158) C : 3.9 (0.154) D : 1.5 (0.059) S : 1.5 (0.059) Montageabmessungen : mm (in) M : 10 (0.3937) E : 1.8 (0.0709) F* : M2 J** : #0 d : 1.65 (0.065) G : 3.0 (0.118) H : 1.4 (0.055) Rollendurchmesser (D) : 1.5 (0.059) Rollenabstand (P) : 2.5 (0.098) Zunahme des Verfahrwegs für jeden Rollenabschnitt : 5 (.197) Tragfähigkeit der Rollen für jede Rolle in kg (lbs) : 4 (8.8) * Gewindegröße ** Bohrung F gibt Schraube für Durchsteckmontage frei

---

* Die Preise verstehen sich ohne MwSt., Versandkosten und Zollgebühren. Eventuelle Zusatzkosten für Installation oder Inbetriebnahme sind nicht enthalten. Es handelt sich um unverbindliche Preisangaben, die je nach Land, Kurs der Rohstoffe und Wechselkurs schwanken können.
