Laufschiene NB-1040
Kreuzrollen

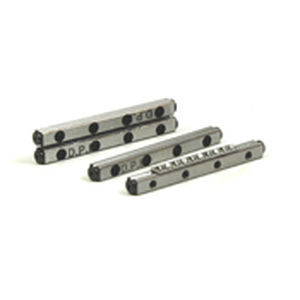

Laufschiene - NB-1040 - DELTRON - Kreuzrollen
Laufschiene - NB-1040 - DELTRON - Kreuzrollen
Laufschiene - NB-1040 - DELTRON - Kreuzrollen - Bild - 2
Laufschiene - NB-1040 - DELTRON - Kreuzrollen - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Lauf
Rollelement
Kreuzrollen
Schienenlänge

40 mm
(1,57 in)

Beschreibung

Gekreuzte Rollenschienen-Sets Familie: NB-1000 Modell: NB-1040 Preis: $ 173.00 Alle Abmessungen in Millimetern, wenn nicht anders angegeben Profilabmessungen : mm (in) A : 8.5 (0.335) B : 4.0 (0.158) C : 3.9 (0.154) D : 1.5 (0.059) S : 1.5 (0.059) Montageabmessungen : mm (in) M : 10 (0.3937) E : 1.8 (0.0709) F* : M2 J** : #0 d : 1.65 (0.065) G : 3.0 (0.118) H : 1.4 (0.055) Rollendurchmesser (D) : 1.5 (0.059) Rollenabstand (P) : 2.5 (0.098) Zunahme des Verfahrwegs für jeden Rollenabschnitt : 5 (.197) Tragfähigkeit der Rollen für jede Rolle in kg (lbs) : 4 (8.8) * Gewindegröße ** Bohrung F gibt Schraube für Durchsteckmontage frei

---

* Die Preise verstehen sich ohne MwSt., Versandkosten und Zollgebühren. Eventuelle Zusatzkosten für Installation oder Inbetriebnahme sind nicht enthalten. Es handelt sich um unverbindliche Preisangaben, die je nach Land, Kurs der Rohstoffe und Wechselkurs schwanken können.
