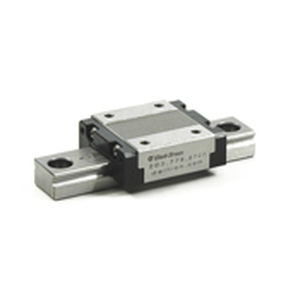

Linearführung mit Kugelumlaufwagen BSGS13-1-120

StahlPräzisionkompakt

Kugelumlaufführungen (BSG) Familie: BSGS13 Modell: BSGS13-1-120 Preis: $ 132.00 Alle Abmessungen in Millimetern, wenn nicht anders angegeben Der unten angegebene Gesamtweg basiert auf 1 Wagen pro Schiene Abmessungen des Schlittens : mm (in) H : 13 (.512) B : 27 (1.063) L2 : 34 (1.338) L1 : 30 (1.181) W : 3.5 (0.138) P1 : 20 (.788) P2 : 15 (0.591) S1 : M3 e1 : 3.5 (0.138) L3 : 23 (0.906) W2 : - S2 : - e2 : - b : 10 ( 0.394) Tragzahlen : kgf (lbf) Dynamisch C : 220 (485) Statisch Co : 320 (705) Abmessungen der Führungsschiene : mm (in) P : 25 (0.984) H1 : 7.5 (0.295) C : 12 (0.472) B1 : 6 (0.236) B2 : - W1 : 7.5 (0.295) d x G x h : 3,5 x 6 x 4,5 (.138 x .236 x .177) S3 N Typ : - N : 10 (0.394) Gewicht : kgs (lbs) Schlitten - Lb (kg) : 0.04 (0.088) Führungsschiene - Lb/ft (kg/m) : 0.61 (0.41) : mm (in) Maximale Länge : 1000 (39.37)
