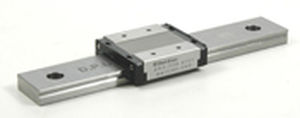

Linearführung mit Kugelumlaufwagen BSG10-1-55

StahlPräzisionkompakt

Kugelumlaufführungen (BSG) Familie: BSGS10 Modell: BSGS10-1-55 Preis: $ 107.00 Alle Abmessungen in Millimetern, wenn nicht anders angegeben Der unten angegebene Gesamtweg basiert auf 1 Wagen pro Schiene Abmessungen des Schlittens : mm (in) H : 10 (0.394) B : 20 (0.788) L2 : 30.5 (1.2) L1 : 28.1 (1.106) W : 2.5 (0.098) P1 : 15 (0.591) P2 : 10 (0.394) S1 : M3 e1 : 3 (0.118) L3 : 20.4 (0.803) W2 : - S2 : - e2 : - b : 7.8 (0.307) Tragzahlen : kgf (lbf) Dynamisch C : 170 (375) Statisch Co : 250 (551) Abmessungen der Führungsschiene : mm (in) P : 20 (0.788) H1 : 5.5 (0.217) C : 9 (0.354) B1 : 4.5 (0.177) B2 : - W1 : 5.5 (0.217) d x G x h : 3,5 x 6 x 3,5 (.138 x .236 x .138) S3 N Typ : - N : 7.5 (0.295) Gewicht : kgs (lbs) Schlitten - Lb (kg) : 0.02 (0.044) Führungsschiene - Lb/ft (kg/m) : 0.31 (0.208) : mm (in) Maximale Länge : 1000 (39.37)
