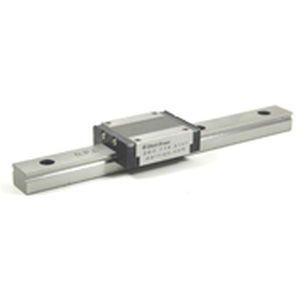

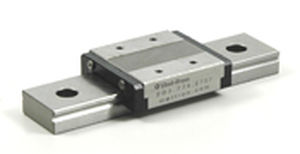

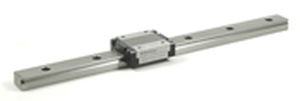

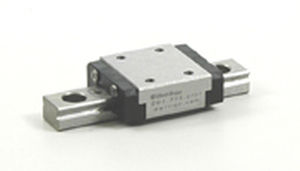

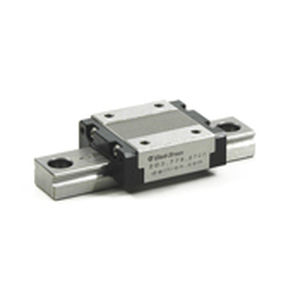

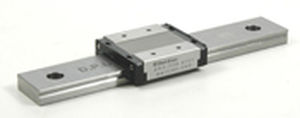

Linearführung mit Kugelumlaufwagen BSGS8-1-4040 mmPräzisionStahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- mit Kugelumlaufwagen
- Größen (mm)
- 40 mm
- Weitere Eigenschaften
- Präzision, Stahl, kompakt
- Schienenlänge
40 mm
(1,57 in)- Last
110 kgf, 170 kgf
Beschreibung
Kugelumlaufschienenführungen (RBSG)
Familie: BSGS8
Modell: BSGS8-1-40
Preis: $ 83.00
Alle Abmessungen in Millimetern, wenn nicht anders angegeben
Der unten angegebene Gesamtweg basiert auf 1 Wagen pro Schiene
Abmessungen des Schlittens : mm (in)
H : 8 (0.315)
B : 17 (0.669)
L2 : 23.5 (0.925)
L1 : 21.9 (0.862)
W : 2.5 (0.098)
P1 : 12 (0.473)
P2 : 8 (0.315)
S1 : M2
e1 : 2.5 (0.098)
L3 : 15.1 (0.594)
W2 : -
S2 : -
e2 : -
b : 6.5 (0.256)
Tragzahlen : kgf (lbf)
Dynamisch C : 110 (242)
Statisch Co : 170 (375)
Abmessungen der Führungsschiene : mm (in)
P : 15 (.591)
H1 : 4.7 (0.185)
C : 7 (0.276)
B1 : 3.5 (0.138)
B2 : -
W1 : 5 (0.197)
d x G x h : 2,4 x 4,2 x 2,3
(.094 x .165 x .091)
S3 N Typ : -
N : 5 (0.197)
Gewicht : kgs (lbs)
Schlitten - Lb (kg) : 0.01 (0.022)
Führungsschiene - Lb/ft (kg/m) : 0.19 (0.128)
: mm (in)
Maximale Länge : 700 (27.6)
---
