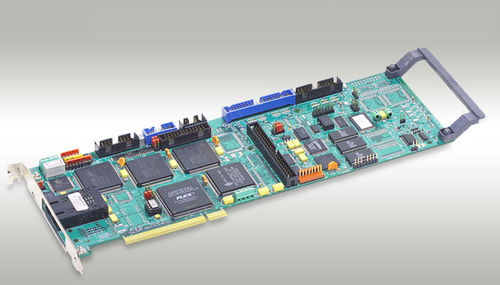

Mehrachsen-Motorsteuerplatine TURBO PMAC2 PCI ULTRALITE

PIDeingebautPCI-Bus

Die Turbo PMAC2 PCI Ultralite ist ein Mitglied der Familie Turbos PMAC der Bretter, die für Schnittstelle zum System durch den MAKROring optimiert werden und deshalb enthält nicht Bordachsenschnittstellenschaltkreis (den ist, was es Ultralite macht). Sie kann bis 32 Äxte durch einen MAKROring befehlen. Sie kann bis 32 Kanäle Außenbordachsenschnittstellenschaltkreis durch seinen Expansionshafen auch stützen, angeschlossen an Bretter ACC-24P oder ACC-24P2. Die Turbo PMAC2 PCI Ultralite ist eine lebensgroße PCI-Buserweiterungskarte. Der PC kann zu PMAC durch den PCI-Schlitz oder durch eine serielle Schnittstelle RS-232 oder RS-422 in Verbindung stehen, wenn alleinstehende Operation (d.h. ohne einen PC) gewünscht wird. HARDWARE-EIGENSCHAFTEN 80 MHZ DSP56303 CPU (120 Äquivalent MHZ PMAC) 128k x kompiliertes/zusammengebautes Programmgedächtnis von 24 SRAM (5C0) 128k x 24 SRAM-Benutzerdatengedächtnis (5C0) Flash-Speicher 1M x 8 für Benutzerunterstützung u. Mikroprogrammaufstellung (5C0) Späteste freigegebene Mikroprogrammaufstellungsversion RS-232/422 serielle Schnittstelle, PCI-Busschnittstelle Eine MAKROschnittstelle IC mit 16 Knoten MAKROringschaltkreis (ohne Verbindungsstücke; sehen Sie entscheidet. U.C) (kein Bordachsenschnittstellenschaltkreis) Zusätzlicher Schnittstellenschaltkreis mit zwei Kanälen, jeder einschließlich: 1)Differenzial 2-channel/unsymmetrischer Kodiererinput 2)Ein Ertragbefehlssignal stellte ein, konfigurierbar als Impuls-undrichtungs- oder PWM-höchst-undunterseitenpaare 3)Anzeige, MAKRO, muxed Input/Output, direkte Input-/Outputschnittstellen PID-/notch/feedforwardservoalgorithmen Servoalgorithmen der ausgedehnten Pfostenplatzierung
