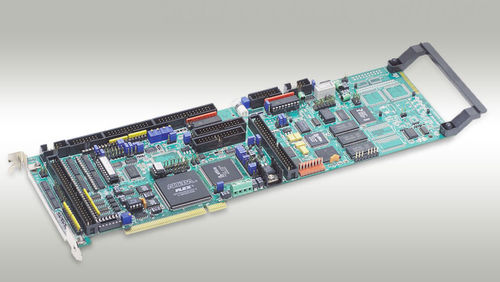

Mehrachsen-Motorsteuerplatine TURBO PMAC PCI LITE

PIDeingebautPCI-Bus

Die Turbo PMAC PCI Lite ist ein Mitglied der Familie Turbos PMAC der Bretter, die für Schnittstelle zu den traditionellen Servo-Antrieben mit den einzelnen Analogeingaben optimiert werden, die Geschwindigkeits- oder Drehmomentbefehle darstellen. Sie ist zu 32 Äxten Steuerung fähig. Sie kann bis vier Kanäle Bordachsenschnittstellenschaltkreis haben. Sie kann bis 32 Kanäle Außenbordachsenschnittstellenschaltkreis durch seinen Expansionshafen auch stützen, angeschlossen an Bretter ACC-24P oder ACC-24P2. Die Turbo PMAC PCI Lite ist eine lebensgroße PCI-Buserweiterungskarte. Der PC kann zu PMAC durch den PCI-Schlitz oder durch eine serielle Schnittstelle RS-232 oder RS-422 in Verbindung stehen, wenn alleinstehende Operation (d.h. ohne einen PC) gewünscht wird. HARDWARE-EIGENSCHAFTEN 80 MHZ DSP56303 CPU (120 Äquivalent MHZ PMAC) (schneller interner Speicher für 1. Servo 15-Axis und Umwandlung) 128Kx24 SRAM kompiliertes/zusammengebautes Programmgedächtnis (5C0) (für Mikroprogrammaufstellung, kompilierte PLCs, benutzerbestimmtes Servo und Phase) Benutzerdatengedächtnis 128Kx24 SRAM (5C0) (für Bewegung und uncompiled PLC-progs, Variablen, Tabellen, Puffer) Flash-Speicher 1M x 8 für Benutzerunterstützung und Mikroprogrammaufstellung (5C0) Späteste freigegebene Mikroprogrammaufstellungsversion RS-232/422 serielle Schnittstelle, 33 MHZ PCI-Busschnittstelle Achsen-Schnittstellenschaltkreis mit 4 Kanälen, jeder einschließlich: 1) 16-Bit--+/-10V Analogergebnis 2) (AB-Viererkabel mit Index) Differenzial 3-channel/unsymmetrischer Kodiererinput 3) 4 Inputflaggen, 2 Ertrag glags 4) Schnittstelle zu externer 16-Bit-Serien-ADC Anzeige, Bedienfeld, muxed Input/Output, direkte Input-/Outputschnittstellen PID-/notch/feedforwardservoalgorithmen 1-jährige Garantie nach Versand
