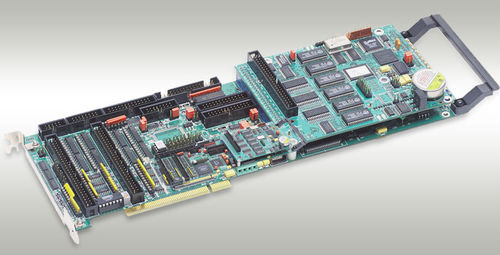

Mehrachsen-Motorsteuerplatine TURBO PMAC PCI series

ServomotorembeddedPID

Die Turbo PMAC PCI ist ein Mitglied der Familie Turbos PMAC der Bretter, die für Schnittstelle zu den traditionellen Servo-Antrieben mit den einzelnen Analogeingaben optimiert werden, die Geschwindigkeits- oder Drehmomentbefehle darstellen. Sie ist zu 32 Äxten Steuerung fähig. Sie kann bis acht Kanäle Bordachsenschnittstellenschaltkreis haben. Sie kann bis 32 Kanäle Außenbordachsenschnittstellenschaltkreis durch seinen Expansionshafen auch stützen, angeschlossen an Bretter ACC-24P oder ACC-24P2. Die Turbo PMAC PCI ist eine lebensgroße PCI-Buserweiterungskarte, wenn eine kleine Huckepack-Karte die CPU enthält. Diese Huckepack-Karte besetzt Teil des folgenden Schlitzes, aber ½ -groß Bretter (wie das Wahl 2 Doppelanschluss-RAM-Brett) werden auch in diesem folgenden Schlitz die Erlaubnis gehabt. Der PC kann zu PMAC durch den PCI-Schlitz oder durch eine serielle Schnittstelle RS-232 oder RS-422 in Verbindung stehen, wenn alleinstehende Operation (d.h. ohne einen PC) gewünscht wird. HARDWARE-EIGENSCHAFTEN: 80 MHZ DSP56303 CPU (120 Äquivalent MHZ PMAC) 128k x kompiliertes/zusammengebautes Programmgedächtnis von 24 SRAM (5C0) 128k x 24 SRAM-Benutzerdatengedächtnis (5C0) Flash-Speicher 1M x 8 für Benutzerunterstützung u. Mikroprogrammaufstellung (5C0) Späteste freigegebene Mikroprogrammaufstellungsversion Serielle Schnittstelle RS-232/422, Busschnittstelle PCI (PC) Achsen-Schnittstellenschaltkreis mit vier Kanälen, jeder einschließlich: 1) 16-Bit--+/-10V Analogergebnis 2) Differenzial 3-channel/unsymmetrischer Kodiererinput 3) Vier Inputflaggen, zwei Ertragflaggen 4) Schnittstelle zu externer 16-Bit-Serien-ADC Anzeige, Bedienfeld, muxed Input/Output, direkte Input-/Outputschnittstellen PID-/notch/feedforwardservoalgorithmen Servoalgorithmen der ausgedehnten Pfostenplatzierung 1-jährige Garantie nach Versand
