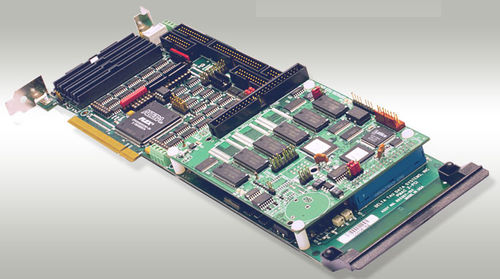

8-Achs-Motorsteuerplatine PMAC2 PCI

SchrittschaltungHigh-TechPID

Dieses Brett kann in einen die PCI-Schlitz des Host-Computers installiert sein oder als alleinstehender Bewegungsprüfer verwendet werden. Wenn es mit dem passenden zusätzlichen ACC-8x kombiniert wird, liefert er vier oder acht Äxte Stepper-, digitalen PWM oder der analogen Verstärkerbefehlssignale ±10 VDC. Dieser Bewegungsprüfer wird aus einem niedrigen Brett und einer CPU-Huckepack-Karte verfasst. Das CPU-Brett kann zu einem schnelleren Prozessor oder zur moderneren Turbo CPU-Art verbessert werden, wenn es gewünscht wird. Der PC kann zu PMAC durch den PCI-Schlitz oder durch eine serielle Schnittstelle RS-232 oder RS-422 in Verbindung stehen, wenn alleinstehende Operation (d.h. ohne einen PC) gewünscht wird. HARDWARE-EIGENSCHAFTEN 40 MHZ DSP563xx CPU (Wahl 5AF) 128K x 24 interner Null-Wartezeitzustand SRAM Späteste freigegebene Mikroprogrammaufstellungsversion. RS-232 serielle Schnittstelle, 33 MHZ PCI-Busschnittstelle Achsen-Schnittstellenschaltkreis mit 4 Kanälen, jeder einschließlich: 1) 3 Ertragbefehls-Signalsätze, konfigurierbar als irgendein: 2) 2 Seriendatenströme zu externem DACs, 1 Impuls-u.richtung 3) 3 PWM-höchst-undunterseitenpaare 4) (AB-Viererkabel mit Index) Differenzial 3-channel/unsymmetrisches 9 Inputflaggen, 2 Ertragflaggen Schnittstelle zu 2 externen Serienadcs, 8 bis 18 Bits zusätzlicher Schnittstellenschaltkreis mit 2 Kanälen, jeder einschließlich: 1) (AB-Viererkabel) Differenzial 2-channel/unsymmetrischer Kodiererinput 2) 1 Ertragbefehlssignal stellte konfigurierbar als Impuls-undrichtungs- oder PWM-höchst-undunterseitenpaare ein Anzeige, muxed Input/Output, direkte Input-/Outputschnittstellen Hafen der abgedämpften Expansion Uhrkristall mit +/--100 PPM-Genauigkeit PID-/notch/feedforwardservoalgorithmen 1-jährige Garantie nach Versand
