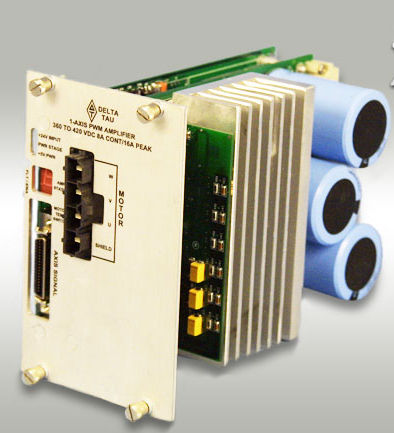

Stromverstärker 3U081 series

elektronischRackPulsweitenmodulation

Diese Einzelnmittellinie, direkter PWM Verstärker ist entworfen, um in eine Standard3u UMAC Zahnstange zu passen. Es ist für das Fahren von von Wechselstrom Induktion, von von schwanzlosen, linearen und gebürsteten DC Dauermagnetmotoren bestimmt. Es hat eine gegenwärtige Bewertung von 8.0 A Continuous/16.0 eine Spitze. Dieser Antrieb funktioniert direkt weg von den Energie Hauptleitungen, die zum Platineneinschub, zu gewöhnlich 110 VAC oder zu 230 VAC, Dreiphasen- oder einphasigem mit dem passenden Herabsetzen verdrahtet werden. Eine Außenbordstromversorgung von +24 VDC @1A (reguliert oder unstabilisiert) wird für Logikenergie angefordert, dem Benutzer erlaubend, Bewegungsenergie separat zu steuern von der Steuerlogikenergie. Die Verstärker werden zu einem PMAC Steuerpult über ACC-24E2, ACC-24E2M, ACC-24E3 (Energie nur PMAC), ACC-8F oder ACC-8FS angeschlossen. Diese Antrieb Verstärker sind entworfen, um Logikniveau direkten digitalen PWM Bewegungsspannung Befehl vom PMAC Steuerpult zu empfangen und sie in Hochspannung zur Bewegungssteuerung umzuwandeln. Sie liefern die Energie Umwandlung, das Bewegungsgegenwärtige Richtung Rückgespräch zum PMAC Steuerpult und kompletten den System Schutz. Jeder Antrieb nimmt auch Bewegungsthermische überlastung Sensoren für den Antrieb an, der auf Motor über Temperatur geschlossen wird. Der Wirt Steuerpult liefert alle weiteren Bewegungssteuerfunktionen.
