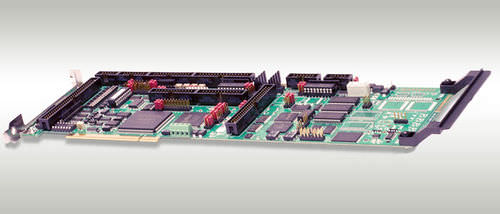

4-Achs-Motorsteuerplatine PMAC PCI Lite

ServomotorPIDeingebaut

Die PMAC PCI Lite ist ein Mitglied der PMAC-Familie der Bretter, die für Schnittstelle zu den traditionellen Servo-Antrieben mit den einzelnen Analogeingaben optimiert werden, die Geschwindigkeits- oder Drehmomentbefehle darstellen. Sie ist zu acht Äxten Steuerung fähig. Die PMAC PCI Lite ist eine lebensgroße PCI-Buserweiterungskarte. Der PC kann zu PMAC durch den PCI-Schlitz oder durch eine serielle Schnittstelle RS-232 oder RS-422 in Verbindung stehen, wenn alleinstehende Operation (d.h. ohne einen PC) gewünscht wird. HARDWARE-EIGENSCHAFTEN 80 MHZ DSP56303 CPU (120 Äquivalent MHZ PMAC) (schneller interner Speicher für 1. Servo 15-Axis und Umwandlung) 128Kx24 SRAM kompiliertes/zusammengebautes Programmgedächtnis (5C0) (für Mikroprogrammaufstellung, kompilierte PLCs, benutzerbestimmtes Servo und Phase) Benutzerdatengedächtnis 128Kx24 SRAM (5C0) (für Bewegung und uncompiled PLC-progs, Variablen, Tabellen, Puffer) Flash-Speicher 1M x 8 für Benutzerunterstützung und Mikroprogrammaufstellung (5C0) Späteste freigegebene Mikroprogrammaufstellungsversion RS-232/422 serielle Schnittstelle, 33 MHZ PCI-Busschnittstelle Achsen-Schnittstellenschaltkreis mit 4 Kanälen, jeder einschließlich: 1) 16-Bit--+/-10V Analogergebnis 2) (AB-Viererkabel mit Index) Differenzial 3-channel/unsymmetrischer Kodiererinput 3) 4 Inputflaggen, 2 Ertrag glags 4) Schnittstelle zu externer 16-Bit-Serien-ADC Anzeige, Bedienfeld, muxed Input/Output, direkte Input-/Outputschnittstellen PID-/notch/feedforwardservoalgorithmen 1-jährige Garantie nach Versand
