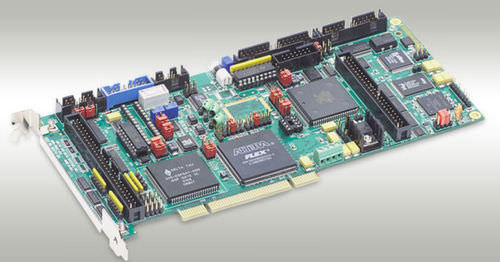

2-Achs-Motorsteuerplatine PMAC Mini PCI

8-AchsembeddedPID

Die PMAC Mini-PCI ist, Version mit 2 Achsen des PMAC ein kompaktes (1) Familie (es sei denn, dass Zusätze addiert werden, um die Anzahl von Äxten zu erweitern). Sie kann in die PCI-Schlitz eines PC als halb-groß Brett (230 Millimeter, 9" verwendet werden lang), oder sie kann unter Verwendung der Serienkommunikationen für Einrichtung und/oder Anwendungssteuerung verwendetes alleinstehendes sein. Programme für die PMAC Mini-PCI (Bewegung und PLC-Programme) sind 100%, das mit anderen Versionen von Nicht-Turbo PMAC kompatibel ist. Der PC kann zu PMAC durch den PCI-Schlitz oder durch eine serielle Schnittstelle RS-232 oder RS-422 in Verbindung stehen, wenn alleinstehende Operation (d.h. ohne einen PC) gewünscht wird. HARDWARE-EIGENSCHAFTEN 40 MHZ DSP563xx CPU (Wahl 5AF) 128k x 24 interner Null-Wartezeitzustand SRAM Flash-Speicher 8 512k x für Mikroprogrammaufstellungs- und Benutzerunterstützung Späteste freigegebene Mikroprogrammaufstellungsversion RS-232 serielle Schnittstelle, 33 MHZ PCI-Busschnittstelle Achsen-Schnittstellenschaltkreis mit 2 Kanälen, jeder einschließlich: 1) 16-Bit--+/-10V Analogergebnis 2) (AB-Viererkabel mit Index) Differenzial 3-channel/unsymmetrisches Kodiererinput 1) 4 Inputflaggen, 2 Ertragflaggen Schnittstelle zu 4 externen 16-Bit-Serienadcs 2 zusätzliches Differenzial 3 Kanals (AB-Viererkabel mit Index)/unsymmetrischer Kodiererinput Anzeige, muxed Input/Output, direkte Input-/Outputschnittstellen Hafen der abgedämpften Expansion Uhrkristall mit +/--100 PPM-Genauigkeit PID-/notch/feedforwardservoalgorithmen 1-jährige Garantie nach Versand Eine CD-ROM pro Satz von 1 bis 4 PMACs im Versand (Kabel, Montageplatten, fügende Verbindungsstücke nicht enthalten)
