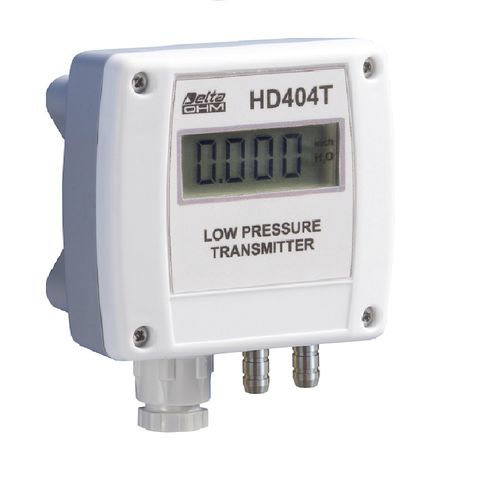

Relativdruckmessumformer HD 404T series
DifferenzSiliziumanalog

Relativdruckmessumformer
Relativdruckmessumformer
Relativdruckmessumformer
Relativdruckmessumformer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Drucktyp
relativ, Differenz
Technologie
Silizium
Ausgang
analog, 4-20 mA, 0-10 V, digital
Versorgungsspannung
24 VDC
Schutzniveau
IP65
Weitere Eigenschaften
Niederdruck
Druckbereich

50 Pa, 100 Pa, 250 Pa, 1.000 Pa
(0,01 psi, 0,04 psi, 0,15 psi, 1,45 psi)

Prozesstemperatur

Min: -20 °C
(-4 °F)

Max: 70 °C
(158 °F)

Beschreibung

Die Messumformer der Serie HD404T sind in der Lage, Relativdrücke in Bezug auf die Atmosphäre oder Differenzdrücke im Bereich zu messen: -von 50 bis 1000 Pa (von 0,2" H2O bis 4" H2O) für die Versionen mit Analogausgang; -250 Pa / 1000 Pa / 100 mbar für die Versionen mit RS485 Modbus-RTU Ausgang. Die Serie verwendet einen temperaturkompensierten Silizium-Sensor des Typs "micro-machined", der eine ausgezeichnete Linearität, Wiederholbarkeit und zeitliche Stabilität aufweist. Das Ausgangssignal des Sensors wird verstärkt und je nach Modell in einen standardmäßigen analogen Stromausgang (4-20 mA) und einen analogen Spannungsausgang (0-10 V) oder in einen digitalen RS485 Modbus-RTU-Ausgang umgewandelt, der dann über große Entfernungen mit einer hohen Störfestigkeit übertragen werden kann. Bei den Modellen mit Analogausgang ist es möglich, über einen Dip-Schalter zwischen zwei Messbereichen zu wählen, um die optimale Skala für jede Anwendung auszuwählen. Typische Anwendungen für die Serie HD404... sind: Reinraum-Überwachung Kontrolle von Filtern Durchflussmessung Steuerung von Klimaanlagen Lüftungssteuerung Normalerweise sind die Niederdrucktransmitter anfällig für die Führung, mit der sie montiert sind. In der Serie HD404T ist eine spezielle Auto-Zero-Schaltung vorhanden, die den Differenzdruck am Eingangssensor periodisch ausgleicht und den Offset korrigiert; die mit dieser Schaltung versehenen Transmitter sind unempfindlich gegenüber der Einbaulage. Darüber hinaus kompensiert die Schaltung die Alterung des Auto-Nullpunkts und die Abweichung des Nullpunkts des Sensors bei Temperaturänderungen: eine Wartung ist praktisch nicht erforderlich.

---
