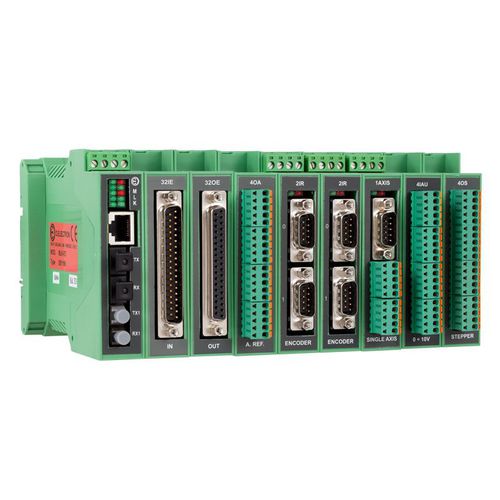

Digitales EA Modul PE3 series

analogEthernetfür DIN-Schiene

Die numerische Steuerung Z32 kann Informationen mit der Maschine über E/A-Peripheriegeräte austauschen, die direkt am Master Link (MLK-FZ) oder an einem Erweiterungsknoten PE3-ILK montiert werden können. Die Erweiterungsknoten sind über den Z-Link-Lichtwellenleiter-Kommunikationsbus mit dem Master Link verbunden. PE3-ILK Z-LINK ERWEITERUNGSKARTE Die PE3-ILK-Karte wird verwendet, wenn ein Erweiterungsknoten am Z-Link-Kommunikationsbus hinzugefügt werden muss, der dazu dient, Informationen von und zur Z32-CNC über die Master-Link-Karte zu leiten. Die Fälle, in denen dies vorkommen kann, sind: Zur Verteilung von PE3-E/A-Modulen in großen Maschinen Die Master-Link-Platine wird von der Erweiterungsplatine für Z-Star2-Kanäle verwendet, die für den Anschluss von digitalen D.Electron-Antrieben an die Z32 verwendet werden Die Anzahl der zu installierenden PE3-Module ist größer als 8 Sie verwenden eine MLKSD2-Master-Link-Karte des Slim-Systems und möchten auch PE3-Module verwenden Die Erweiterungskarte PE3-ILK ist: Über Lichtwellenleiter an den Z-Link Bus angeschlossen In einem Kunststoffgehäuse untergebracht DIN - EN 50022 Schienenmontage (Omega Rail) Kann bis zu einer maximalen Entfernung von 30 m von einem Master Link Board oder von einem anderen Z-Link Knoten installiert werden HAUPTTYPEN VON PE3-MODULEN: Die PE3-Peripheriegeräte bestehen aus mehreren frei konfigurierbaren Modulen, die nebeneinander montiert werden können, bis zu einem Maximum von 8, direkt auf dem MLK-FZ Master Link, wenn er keine Z-Star2-Kanalerweiterungen montiert, oder auf einem PE3-ILK-Modul; in diesem Fall ist das erste Modul immer das ILK-Modul, das die Glasfaserschnittstelle mit dem Z-Link bereitstellt. Die PE3-Module werden per Software konfiguriert und erfordern keinerlei Hardware-Eingriff durch den Installateur.
