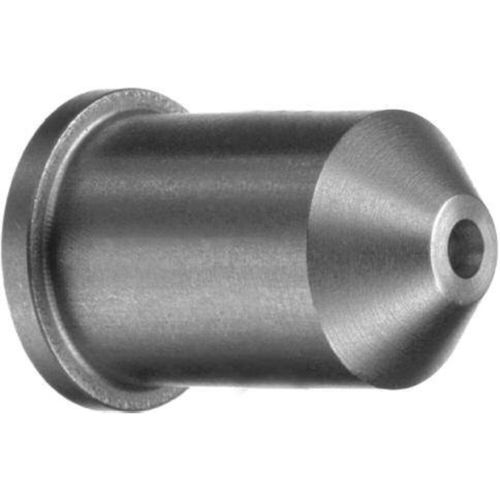

Zerstäubungsdüse BF series

VollkegelEdelstahlMessing

SPRÜHEIGENSCHAFTEN Gleichmäßige Verteilung der Tröpfchen in einem festen Kegelsprühbild. Die Tropfengröße ist größer als bei den meisten Hohlkegeldüsen gleicher Kapazität. Der Einfluss des Sprühens ist im Allgemeinen größer, wenn bei gleichem Volumenstrom engere Sprühwinkel angenommen werden. Druckerhöhungen beeinflussen den Sprühwinkel. KONSTRUKTION UND MATERIALIEN Einteiliger Körper mit eingepresstem, kreuzgefrästem Kern, der abnehmbar ist. Der Kern vermittelt den notwendigen Drall, um ein solides Kegelsprühbild zu erzeugen. Erhältlich in den Sprühwinkeln 30°, 60°, 90° und 120° (siehe Tabelle). Flanschausführung zur Verwendung mit Standardkörpern und Kappen. Die Körpergewindegrößen sind Außengewinde BSPT und Innengewinde BSPP. Es können handelsübliche Flanschfilter verwendet werden. Erhältlich in Messing oder Edelstahl als Standard. Andere Materialien sind auf Anfrage erhältlich. BESTELLBEISPIEL BR 4-120° Messing = nur Spitze. 1/4" BFM (Außengewinde) 112-60° Edelstahl = Komplette Baugruppe. Maximaler empfohlener Druck: 35 Bar.G.
