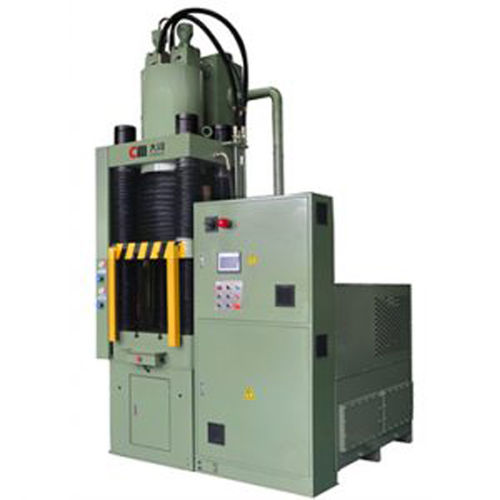

Viersäulenpresse CMSe-S series
hydraulischFormPLC-gesteuert

Viersäulenpresse
Viersäulenpresse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
hydraulisch
Funktion
Form
Struktur
Viersäulen
Steuerung
PLC-gesteuert, digital gesteuert
Weitere Eigenschaften
servogesteuert
Kraft

100 tf, 300 tf, 500 tf, 1.000 tf

Öffnungsweite

450 mm, 800 mm
(18 in, 31 in)

Hub

200 mm, 250 mm
(7,874 in, 9,843 in)

Maximaldruck

250 bar, 260 bar
(3.626 psi, 3.771 psi)

Pressgeschwindigkeit

Min: 2 mm/s

Max: 15 mm/s

Rücklaufgeschwindigkeit

130 mm/s, 160 mm/s, 170 mm/s, 200 mm/s

Vorlaufgeschwindigkeit

130 mm/s, 160 mm/s, 170 mm/s, 180 mm/s

Leistung der Hydraulikpumpe

16 kW, 29 kW

Gewicht

3.000 kg, 3.390 kg, 8.000 kg, 18.000 kg
(6.614 lb, 7.474 lb, 17.637 lb, 39.683 lb)

Gesamtlänge

1.364 mm, 1.585 mm, 1.602 mm
(54 in, 62 in, 63 in)

Gesamtbreite

1.726 mm, 1.755 mm, 2.070 mm, 2.150 mm
(68 in, 69 in, 81 in, 85 in)

Gesamthöhe

2.365 mm, 2.525 mm, 2.800 mm, 3.513 mm
(93 in, 99 in, 110 in, 138 in)

Beschreibung

Einfache Bedienung: benutzerfreundliches HMI, einfache Einstellung der Parameter und Speicherung der Rezepte; Steuerungssystem: SPS + HMI (Marke Siemens), je nach Anforderung der Presstechnologie können Sie die Parameter auf der HMI einstellen, z. B. Druck, Position, Nachdruck, Mehrfachpressung usw; Genauigkeitsüberwachung: verwendet für lineare Skala und Drucksensor zur Überwachung der Position und des Drucks, verbessert die Pressgenauigkeit; Positionsgenauigkeit: Wiederholbarkeit der Stößelposition bis ±0,01 mm, Kontrolle der Ausschussrate von Produkten, die durch die Maschinengenauigkeit verursacht wird; Pressgenauigkeit: Wiederholbarkeit des Stößeldrucks bis ±2%, Kontrolle der Ausschussrate von Produkten, die durch die Maschinengenauigkeit verursacht wird; Maschinenstruktur: durch Finite-Elemente-Analyse, garantieren die Stärke und Steifigkeit der hydraulischen Presse; Energieeinsparung: durch den Einsatz eines Servomotor-Antriebssystems kann eine Energieeinsparung von 30 - 50% erreicht werden; Niedriger Geräuschpegel: durch den Einsatz eines Servomotor-Antriebssystems werden unterschiedliche Geschwindigkeiten und Drücke beim Pressen erfüllt, was die Stabilität der Bewegung erhöht und den Geräuschpegel senkt; Selektivität: verschiedene Ausstoßtypen können ausgewählt werden, wie z.B. unterer Ausstoßer, oberer Ausstoßer und unterer & oberer Ausstoßer, geeignet für verschiedene Arten von Anforderungen der Presstechnologie; Automatisierung: Entwurf verschiedener automatischer Produktionsanlagen nach Kundenwunsch; (Antriebssystem mit Induktionsmotor als Option)

---
