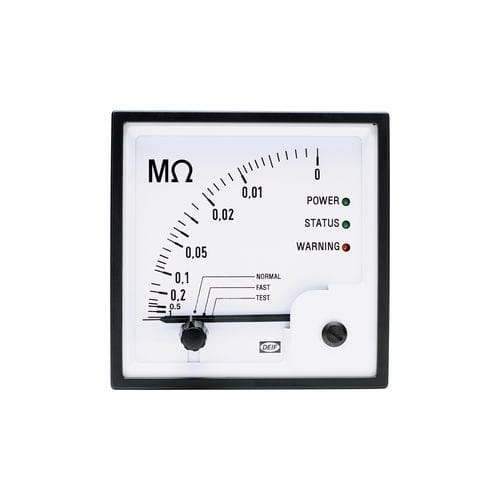

AC/DC-Isolationsüberwachungsgerät SIM-Q MKII

DC

Das SIM-Q MKII eignet sich besonders für die High-End-Überwachung von AC/DC-Netzen, die sich durch hohe Ableitkapazitäten auszeichnen. Eine Niederfrequenzversion (LF) des SIM-Q MKII ist für Strahlrudersysteme mit Frequenzschwankungen von 5-20 Hz erhältlich. Das SIM-Q MKII verwendet ein patentiertes Messverfahren, bei dem dem zu überwachenden System eine ±25 V Gleichspannung überlagert wird. Um den Einfluss der überwachten Netzkapazitäten und AC/DC-Komponenten zu eliminieren, führt das SIM-Q MKII einen automatischen Messzyklus durch, der diese kompensiert. Die Fähigkeit des SIM-Q MKII, große Kapazitäten zu messen, führt zu langen Messzyklen aufgrund der Auf- und Entladung der Netzableitkapazitäten. Um ein schnell reagierendes Produkt bei der Fehlersuche zu gewährleisten, wurde das SIM-Q MKII mit drei wählbaren Modi für eine optimale Leistung ausgestattet: - Normaler Modus (IMD-Typ: AC/DC) Lange Messzyklen und relativ lange Reaktionszeit, aber immun gegen Störungen. Je nach Kapazität und Gleichstrompegel kann die Ansprechzeit zwischen 10 und 7.000 Sekunden (2 Stunden) liegen. - Schneller Modus (IMD-Typ: AC) Kurze Ansprechzeit. Wird für die Fehlerortung verwendet, wenn mehrere Gruppen ein- und ausgeschaltet werden müssen. Die Messung kompensiert keine Kapazitäten und Gleichstrompegel! - Test-Modus Dient zum Selbsttest der Warn-/Relaisfunktion und zur Einstellung des Sollwerts. Wenn der Modus ausgewählt ist, wird das Relais aktiviert und das Messgerät zeigt den aktuellen Sollwert an. Verwenden Sie den Drehknopf auf der Rückseite des Gehäuses, um den Sollwert auf den gewünschten Wert einzustellen, und wählen Sie dann den Überwachungsmodus für die Messung.
