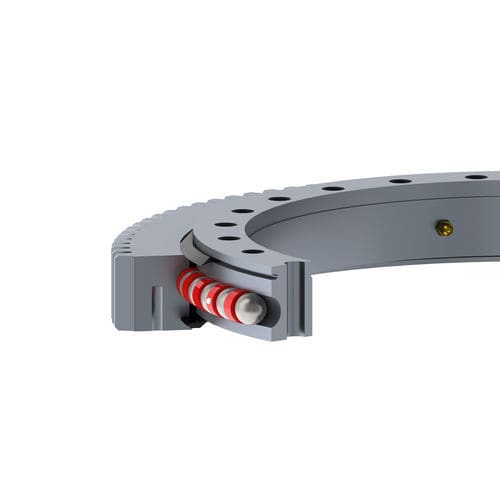

Drehverbindung mit quadratischem Querschnitt BALL LIGHT SERIES
mit AußenverzahnungKugeleinreihig

Drehverbindung mit quadratischem Querschnitt - BALL LIGHT SERIES - DEFONTAINE - ROLLIX - mit Außenverzahnung / Kugel / einreihig
Drehverbindung mit quadratischem Querschnitt - BALL LIGHT SERIES - DEFONTAINE - ROLLIX - mit Außenverzahnung / Kugel / einreihig
Drehverbindung mit quadratischem Querschnitt - BALL LIGHT SERIES - DEFONTAINE - ROLLIX - mit Außenverzahnung / Kugel / einreihig - Bild - 2
Drehverbindung mit quadratischem Querschnitt - BALL LIGHT SERIES - DEFONTAINE - ROLLIX - mit Außenverzahnung / Kugel / einreihig - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Verzahnung
mit Außenverzahnung
Rollelement
Kugel
Geometrie
einreihig
Weitere Eigenschaften
für schwere Lasten, mit quadratischem Querschnitt
Innendurchmesser

Min: 342 mm
(13,46 in)

Max: 1.022 mm
(40,24 in)

Außendurchmesser

Min: 505 mm
(19,882 in)

Max: 1.198 mm
(47,165 in)

Zähnezahl

Min: 99 unit

Max: 148 unit

Modul

Min: 5 mm
(0,2 in)

Max: 8 mm
(0,31 in)

Bohrungsdurchmesser

Min: 455 mm
(17,9 in)

Max: 1.135 mm
(44,7 in)

Anzahl Befestigungsbohrungen Außenring

Min: 20 unit

Max: 44 unit

Anzahl Befestigungsbohrungen Innenring

Min: 24 unit

Max: 48 unit

Beschreibung

Standard-Kugeldrehkranz der leichten Baureihe mit Vierkantprofil und Außenverzahnung mit einem mittleren Laufbahndurchmesser von 411 bis 1.091 mm Diese Drehverbindungen sind nicht für hängende Lasten geeignet. Die vertikale Verwendung muss aufgrund des Spiels eingeschränkt werden. Diese Kugeldrehverbindungen sind auch ohne Bohrungen erhältlich, mit identischen Teilenummern, die sich jedoch durch die letzten beiden Buchstaben unterscheiden: 00: ohne Befestigungsbohrungen 01: Standardbohrung Die Drehverbindungen der leichten Reihe mit quadratischem Profil haben eine etwas höhere Tragfähigkeit als die mit L-förmigem Profil. Für jede Familie gibt es 3 verschiedene Auslaufniveaus (Standard, niedrig, sehr niedrig).

---
