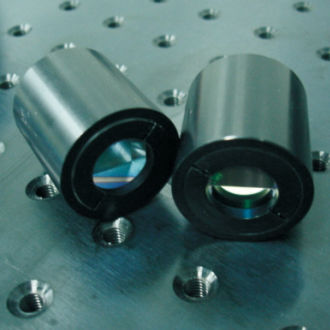

Glan-Thompson-Polarisator PGM series

VISIRoptisch

Der Glan-Thompson-Polarisator besteht aus zwei Calcit-Prismen oder zwei a-BBO-Prismen, die miteinander verkittet sind. Es gibt zwei Arten von Glan-Thompson-Polarisatoren, die Standardform und die lange Form, deren Verhältnis von Länge zu Öffnung 2,5:1 bzw. 3,0:1 beträgt. Glan-Thompson-Polarisatoren haben in der Regel ein höheres Extinktionsverhältnis als Polarisatoren mit Luftabstand. Im ultravioletten Spektrum ist ihre Transmission durch die Absorption in birefriengentem Material sowie durch die Zementschicht begrenzt. a-BBO-Polarisatoren und Calcit-Polarisatoren können von etwa 220 bis 900 nm bzw. 350 bis 2300 nm verwendet werden. Die Standardform dieses Polarisators mit einem Verhältnis von 2,5:1 zwischen Länge und Öffnung hat einen vollen Akzeptanzkegelwinkel von mehr als 15° bei 589 nm, symmetrisch um die Eingangsachse, während die lange Form mit einem Verhältnis von 3:1 einen Feldwinkel von mehr als 26° hat. Werkstoff α-BBO,Calcit Extinktionsverhältnis α-BBO：<5*10-6，Calcit：<5*10-5 Oberflächenqualität 20/10 Scratch/Dig Strahlabweichung <3 Bogenminuten Wellenfront-Verzerrung 200MW/cm2 Beschichtung Einfaches MgF2 Halterung Schwarz eloxiertes Aluminium
