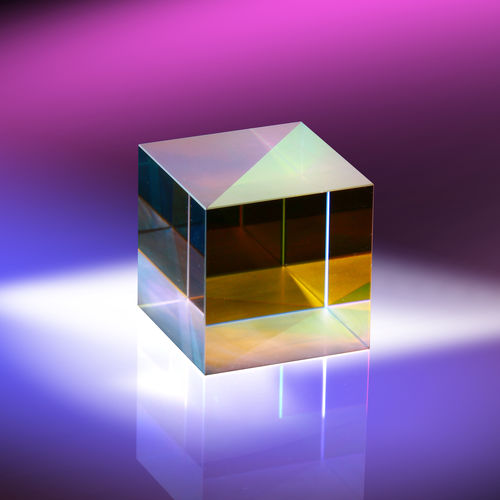

Polarisationsstrahlteiler PBS series

optischdielektrischkubisch

Polarisationswürfel-Strahlteiler teilen zufällig polarisierte Strahlen in zwei orthogonale, linear polarisierte Komponenten auf: S-polarisiertes Licht wird im 90-Grad-Winkel reflektiert, während P-polarisiertes Licht durchgelassen wird. Jeder Strahlteiler besteht aus einem Paar rechtwinkliger Präzisionsprismen, die mit einer dielektrischen Beschichtung auf der Hypotenuse eines der Prismen zusammengeklebt sind. Einzelne Wellenlänge PBS Maßtoleranz +/-0,2mm Schnittstelle Durch Epoxid Ebenheit λ/4@632.8nm pro 25mm Oberflächenqualität 40/20 scratch and dig Auslöschungsverhältnis Tp:Ts>500:1 Strahlabweichung 95% Lichte Apertur >85% Beschichtungen Polarisations-Strahlenteiler-Beschichtung auf der Hypotenusenfläche, AR- beschichtungen (R<0,25%) auf allen Eingangs- und Ausgangsflächen Standardbeschichtung Wellenlänge 488, 532, 632,8, 808, 980, 1064, 1310, 1550nm
