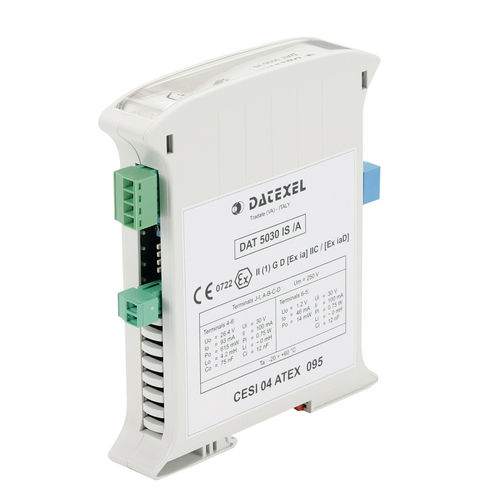

Eigensichere Elektrische Sicherheitsbarriere DAT5030-IS-A

Einweg

Das DAT 5030 IS/A Gerät ist eine galvanisch getrennte Eigensicherheitsbarriere, definiert als "Zugehöriges Gerät" Der Eingang kann 0-20 mA oder 4-20 mA Stromschleifen messen, sowohl im aktiven als auch im passiven Modus; eine Hilfsstromversorgung ist verfügbar, um die Stromschleife durchzuschleifen den Gefahrenbereich (ZONE 0). Die Messung wird im Ausgang als Spannungssignal (0-10V oder 2-10V) oder Stromsignal (0-20mA oder 4-20mA) umgewandelt. Es steht eine Hilfsspannungsversorgung zur Verfügung, um die stromschleife, die mit dem Ausgang verbunden ist. Der Ein- und Ausgangsbereich kann über den seitlich am Gehäuse angebrachten DIP-Schalter eingestellt werden (siehe Konfigurationstabelle). Die Kalibrierung des Gerätes kann mit Hilfe eines Trimmers (NULL und SPAN) an der Seite des Gehäuses erfolgen. DAT 5030 IS hat eine 3-Wege-Trennung: Der Eingang (angeschlossen an Geräte in explosionsgefährdeten Bereichen) ist 2000 Vac von der Stromversorgung und dem Ausgang (angeschlossen an den sicheren Bereich) getrennt; stromversorgung und Ausgang sind 1500 Vac voneinander getrennt. Das Gerät muss mit einer Spannung zwischen 20 und 30 Vdc versorgt werden; die grüne LED "PWR" leuchtet auf und zeigt die korrekte Stromversorgung an.
