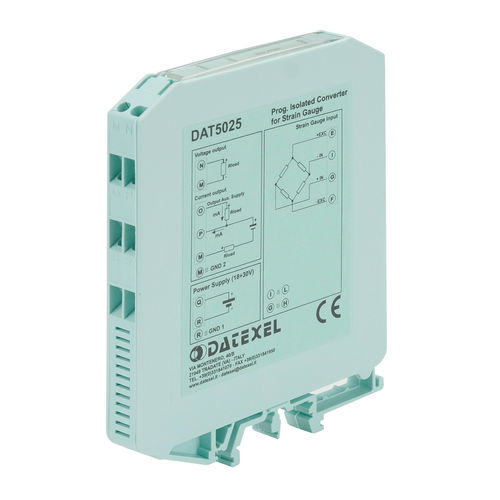

Analog-Wandler DAT5025

1 Analogausgangfür Lastmesszellefür DIN-Schiene

Der DAT 5025 Wandler wurde entwickelt, um an seinem Ausgang ein Strom- oder Spannungssignal proportional und linear mit dem Ausgangssignal zu liefern, das mit dem Durchsatz von Brückenwandlern, die auf seinem Eingang platziert sind, erzeugt wird. Darüber hinaus ist die Verwendung in der Lage, den Wert der Brückenspeisespannung sowie den Ausgangs- und Eingangsbereich mit Hilfe des entsprechenden DIP-Schalters zu konfigurieren, der nach dem Öffnen der rechten Tür an der Seite des Gerätes vorhanden ist. (siehe Tabelle der Ausgangsbereiche und Eingangsbereiche) Null- und Spannewerte werden mit den Potentiometern SPAN und ZERO geregelt, die über dem Gerät eingestellt sind. Die 2000 Vac Isolierung zwischen Stromversorgung, Eingang und Ausgang beseitigt die Ablenkungen aller Erdschleifen und ermöglicht die Begleitung des Umrichters bei intensiven Umgebungsbedingungen, wie sie im Allgemeinen in industriellen Anwendungen vorkommen. Darüber hinaus befindet sich am Ausgang des DAT 5025 eine Hilfsstromquelle, um sowohl passive als auch aktive Lasten zu verbinden
