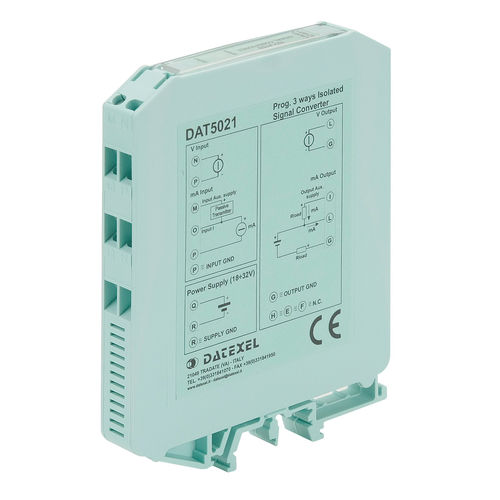

Signalwandler DAT5021

Spannung / Strom1 Analogeingang1 Analogausgang

Der Wandler DAT 5021 ist so konzipiert, dass er an seinem Ausgang ein Spannungs- oder Stromsignal liefert, das proportional zum Wert des normierten Signals ist, das an seinem Eingang anliegt. Der Anwender kann die Ein- und Ausgangsbereiche mit den entsprechenden DIP-Schaltern programmieren, die nach dem Öffnen der entsprechenden Tür an der Seite des Gerätes zur Verfügung stehen (siehe "Eingang") tabelle der Bereiche" und Abschnitte "Tabelle der Ausgangsbereiche"). Auf der Oberseite des Geräts befinden sich die LED-DWR zur Signalisierung des korrekten Versorgungszustandes und die Potentiometer NULL und SPAN zur Regelung von Null und Null Werte der Spanne. Die 1500 Vac Isolation zwischen Eingang, Stromversorgung und Ausgang eliminiert die Auswirkungen aller eventuell vorhandenen Erdschleifen und ermöglicht den Einsatz des Umrichters unter schweren Umgebungsbedingungen in industriellen Anwendungen. Das DAT 5021 stellt eingangsseitig eine Hilfsspannung zur Verfügung, um sowohl aktive als auch passive Stromschleifen anzuschließen. Darüber hinaus stellt sie ausgangsseitig eine Hilfsversorgungsquelle zum Anschluss aktiver und passiver Lasten zur Verfügung. Der DAT 5021 entspricht der Richtlinie UL 6101010-1 für den US-Markt und der Richtlinie CSA C22.2 No 6101010-1 für den kanadischen Markt. Es ist in einem Kunststoffgehäuse von 12,5 mm Dicke untergebracht, das für die Montage auf DIN-Schienen nach den Normen EN-50022 und EN-50035 geeignet ist.
