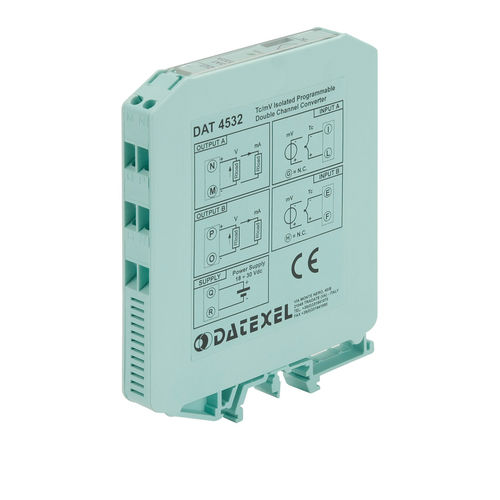

Analog-Wandler DAT4532-A

Spannung / Strom2 Analogausgängefür Thermoelement

Der Trennwandler DAT 4532 A ist in der Lage, die Standard-Thermoelemente mit interner oder externer Kaltstellenkompensation zu messen und zu linearisieren. In funktion der Programmierung werden die Messwerte in ein Strom- oder Spannungssignal umgewandelt. Das Gerät garantiert eine hohe Genauigkeit und Leistung stabilität sowohl über die Zeit als auch über die Temperatur. Der Doppelkanal ermöglicht die hochdichte Montage, wo es notwendig ist, um die Belastungen zu reduzieren. Die Programmierung erfolgt über den DIP-Schalter im Fenster an der Seite des Gehäuses. Mit Hilfe von DIP-Schaltern ist es möglich, den Eingang auszuwählen typ und Bereich und die Ausgangsart ohne Neukalibrierung des Gerätes. Mit dem Personal Computer kann der Benutzer alle Parameter des Geräts für seine eigene Notwendigkeit programmieren; die Konfiguration mit dem PC ermöglicht die Programmierung der beiden Parameter kanäle mit zwei unabhängigen Einstellungen. Bei Thermoelementsensoren ist es möglich, die Kaltstellenkompensation (CJC) als intern oder extern einzustellen. Darüber hinaus ist die Option eines Alarms bei Signalunterbrechung (Burn-out) verfügbar, der es ermöglicht, den Ausgangswert auf hoch oder niedrig außerhalb der Skala einzustellen. Die galvanische Trennung von 1500 VAC auf allen Wegen (Eingänge, Ausgänge und Stromversorgung) eliminiert die Auswirkungen aller eventuell vorhandenen Erdschleifen und ermöglicht es den Einsatz des Umrichters unter schweren Umgebungsbedingungen in industriellen Anwendungen. Der DAT 4532 A entspricht der Richtlinie UL 6101010-1 für den US-Markt und der Richtlinie CSA C22.2 No 61010-1 für den kanadischen Markt. Es ist in einem Kunststoffgehäuse von 12,5 mm Dicke untergebracht, das für die Montage auf DIN-Schienen gemäß den Normen EN-50022 und EN-50035 geeignet ist.
