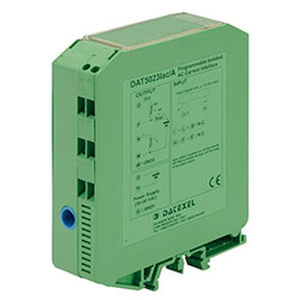

Signalwandler DAT5023Iac-D

1 Analogeingang1 Analogausgangfür DIN-Schiene

Der Wandler DAT 5023Iac wurde entwickelt, um den TRMS-Wert des Wechselstromsignals von 0÷5 A bis 0÷60 A zu erfassen, das an seinem Eingang angelegt wird und ein Spannungs- oder Stromausgangssignal liefert. Der Benutzer kann die Ein- und Ausgangsbereiche mit den entsprechenden DIP-Schaltern programmieren, die nach dem Öffnen der entsprechenden Tür an der Seite des Gerätes zur Verfügung stehen. Die Regelung der Null- und Spannewerte erfolgt über die Potentiometer ZERO und SPAN auf der Oberseite des Gerätes. Die 2000 Vac Isolierung zwischen Stromversorgung und Ausgang eliminiert die Auswirkungen aller eventuell vorhandenen Erdschleifen und ermöglicht den Einsatz des Umrichters unter schweren Umgebungsbedingungen in industriellen Anwendungen. Die Messung des Eingangssignals erfolgt über einen Kreuzverbinder und einen Halleffektwandler, wodurch die Eingangsseite von Ausgang und Stromversorgung getrennt werden kann.
