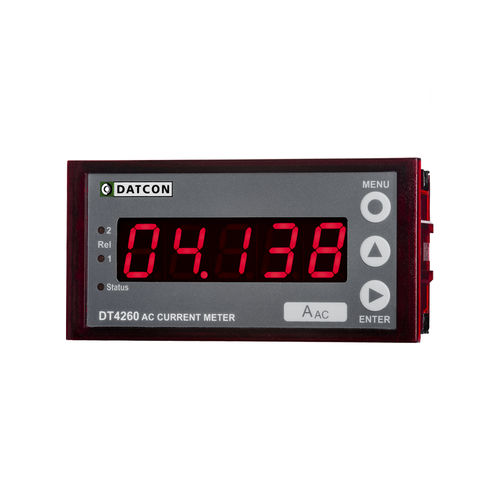

Digitales Amperemeter DT4260 series

AC DCfür SchalttafelmontageMess

Das DT4260 ... AC Strommessgerät ermöglicht die Anzeige von 0-1 AAC / 0-5 AAC Strombereichen auf dem Bedienfeld. Die große 5-stellige LED-Anzeige mit 14,2 mm Zeichenhöhe macht den Prozesswert auch aus der Entfernung gut sichtbar. Der angezeigte Wert ist proportional zum True RMS-Wert des Eingangsstroms. Der Eingangsstrom sollte über einen Stromwandler an den Shunt-Eingang des Geräts angeschlossen werden. Das Gerät ist mit den folgenden Ausgangsoptionen erhältlich: - 2 Schließer-Relaiskontakte (SPST) zur Grenzwertschaltung oder für einfache Steuerungsaufgaben - 0-20 mA / 4-20 mA galvanisch getrennter skalierbarer Stromausgang * - RS232 / RS485 galvanisch isolierter Kommunikationsausgang mit MODBUS RTU Slave Protokoll *. - (* entweder analoge oder Kommunikationsoption kann gleichzeitig implementiert werden) Ein großer Vorteil der mikrocontrollerbasierten Technologie ist die einfache Konfiguration vor Ort über die Folientastatur auf der Frontplatte. Die Konfigurationsparameter: Eingangsbereich, Stromwandlerverhältnis, Signalfilterung, Ausgangsskalierung, Aktualisierungsrate der Anzeige anzeigefrequenz, Grenzwertmodi, Grenzwerte usw. werden im EEPROM gespeichert. Die Einstellungen sind durch ein zweistufiges Passwort gegen unbefugte Manipulationen geschützt. Das Gerät verfügt über zwei Stromversorgungsvarianten: 24 VDC (DT4260 ...) oder 230 V AC/DC (DT4260 ... PS). Das DT4260 ... ist in einem 96 × 48 mm großen ABS-Gehäuse nach DIN-Norm untergebracht, das von der Vorderseite die Schutzart IP 65 und von der Rückseite die Schutzart IP 30 aufweist und für den Einbau in die Schalttafel vorgesehen ist.
