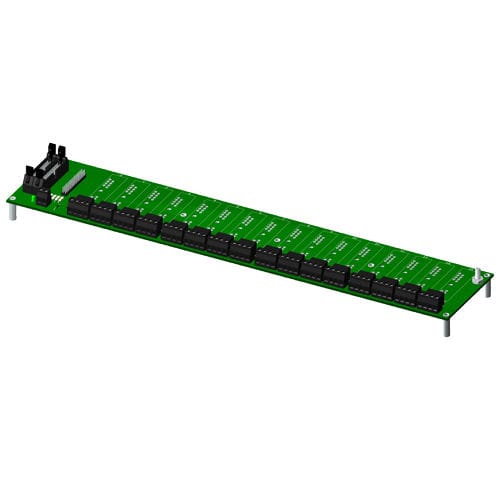

Backplane für E/A Modul SCM series

Das Backpanel kann alle Analogmodule des SCM5B in beliebiger Mischung aufnehmen. Es kann in einem 19-Zoll-Metallrack montiert werden. Das SCMPB01 verfügt über nicht adressierbare analoge E/A-Signalkanäle, so dass jedes Modul über einen eigenen Analogbus verfügt. Der Modulausgangsschalter ist bei Verwendung dieses Backpanels ständig eingeschaltet und alle sechzehn Modulausgänge sind gleichzeitig für Hochgeschwindigkeits-Datenerfassungskarten (ADC) zugänglich. Eine Reihe von Brückenkontakten zwischen den Kanälen ermöglicht es, den Ausgang eines Eingangsmoduls mit dem Eingang eines Ausgangsmoduls zu verbinden und so zwei Isolierungsebenen zu schaffen. A temperatursensor ist an jedem Kanal angebracht, um eine Kaltstellenkompensation für Thermoelement-Eingangsmodule zu ermöglichen. Die Feldanschlüsse werden mit vier Schraubklemmen an jedem Modulstandort abgeschlossen. Verwenden Sie das Systemschnittstellenkabel SCM für den Anschluss an das Host-System.
