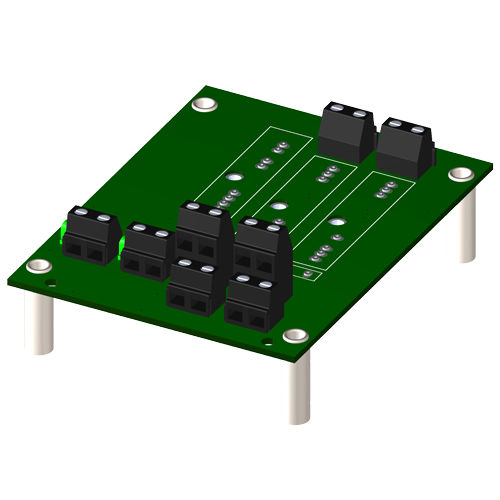

Backplane für E/A Modul 8BP02

2 Kanäle

Die Backpanels 8BP02, 04, 08 und 16 können alle 8B-Analog-E/A-Module in beliebiger Mischung aufnehmen und auf dem 19-Zoll-Metallrack SCMXRK-002 montiert werden. Analoge E/A-Signalkanäle versorgen jedes Modul mit einem eigenen Analogbus. Alle Modulausgänge sind gleichzeitig für Hochgeschwindigkeits-Datenerfassungskarten (ADC) zugänglich. Ein Temperatursensor ist an jedem Kanal angebracht, um eine Kaltstellenkompensation für Thermoelement-Eingangsmodule zu ermöglichen (siehe Abbildung 1. für ein Schaltbild). Die Feldanschlüsse werden mit vier Schraubklemmen an jeder Modulstelle abgeschlossen. Verwenden Sie das Systemschnittstellenkabel SCMXCA006-XX für den Anschluss an das Host-System.
