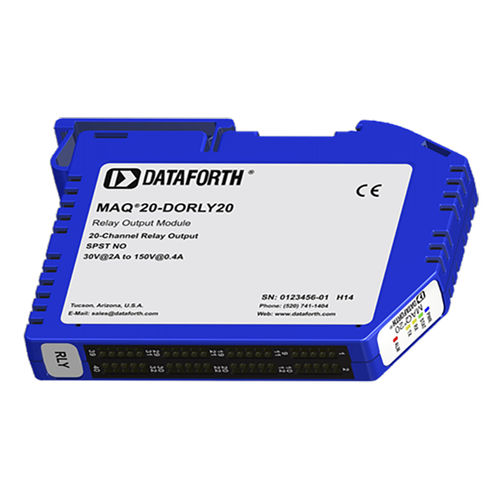

Ausgangsmodul mit Relais-Ausgang MAQ20-DORLY20

analogmit 8 RelaisausgängenAutomatisierung

Das Modul MAQ20-DORLY20 verfügt über 20 isolierte SPST-Latching-Relaisausgangskanäle, die zwischen 2A bei 30V und 0,4A bei 150V schalten können. Jeder Kanal verfügt über eine Kontaktzustandsrückmeldung, um den physischen Ausgangszustand zu überprüfen. Die Relais können einzeln oder in Blöcken gesteuert werden und verfügen über benutzerkonfigurierbare Standardausgangszustände, die beim Einschalten, bei Stromausfall und beim Zurücksetzen des Moduls eingestellt werden, um einen ausfallsicheren Betrieb für kritische Anwendungen zu gewährleisten. Die Steuerung des Relaiszustands kann vom Benutzer als Standard- oder invertierte Logik definiert werden. Die isolierten Feldausgänge sind für raue Industrieumgebungen ausgelegt und haben schnelle Schaltzeiten. Die erweiterten Ausgangsfunktionen SPDT, DPDT, 4x5-Kreuzpunktmatrix, 8-Kanal-Differenzialmultiplexer, 20:1-Multiplexer und Nullmodus werden mit einer externen Feldklemmenblockverdrahtung konfiguriert und über Modulbefehle gesteuert. Die Anschlüsse der Feldausgänge werden über hochdichte Federkraftklemmen hergestellt. Reservestrom wird gespeichert und für die vorhersehbare Abschaltung auf benutzerdefinierte Relaiszustände bei Ausfall der Modulspannung verwendet. Die Ausgangs-zu-Bus-Isolation beträgt robuste 1500Vrms und jeder einzelne Kanal ist bei versehentlichen Verdrahtungsfehlern bis zu 150Vrms Dauerüberlast geschützt. die Isolierung von Kanal zu Kanal mit 150 Veff ermöglicht es dem Modul, Geräte mit oder ohne gemeinsame Signalmasse oder verschiedene Geräte mit unterschiedlichen Bezugspotentialen zu steuern. Die hohe Anzahl an Kanälen in dem schmalen Modulgehäuse bietet eine außergewöhnliche Funktionalität und spart gleichzeitig wertvollen Montageplatz. Die hohe Dichte minimiert die Kosten pro Kanal, was zu wirtschaftlichen Steuerungslösungen führt.
