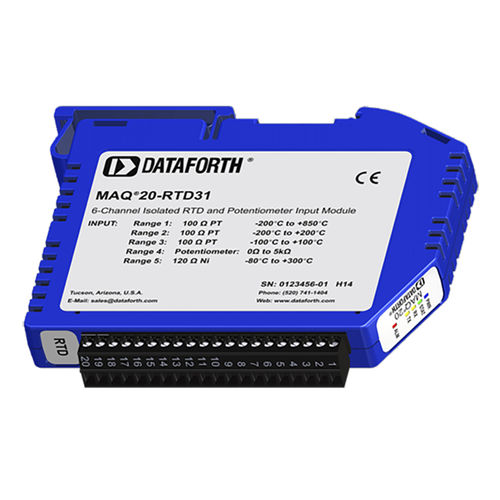

Analogeingänge-Signalverarbeitungsmodul MAQ20-RTD31

für RTDfür Potentiometerfür DIN-Schiene

Es werden zwei MAQ20-Widerstandseingangsmodule angeboten. Das eine ist für 3-Draht-Sensoren geeignet und hat 6 Eingangskanäle, das andere für 4-Draht-Sensoren und hat 5 Eingangskanäle. Das 3-Draht-Modul kann mit 3 Arten von Sensoren verbunden werden: 100Ù Pt- und 120Ù Ni-RTDs sowie Potentiometer; das 4-Leiter-Modul ist für 100Ù Pt- und 120Ù Ni-RTDs geeignet. Präzise Stromquellen mit geringem Betrag werden verwendet, um die Selbsterwärmung des Sensors zu minimieren und Leitungswiderstandsfehler bei der Verwendung von 3-Leiter-Sensoren auszugleichen. Alle Kanäle sind für Sensor, Bereich, Alarme und Mittelwertbildung individuell konfigurierbar, um auch den anspruchsvollsten Anwendungen gerecht zu werden. Hoch-, Tief-, Hoch-Hoch- und Tief-Tief-Alarme bieten wichtige Überwachungs- und Warnfunktionen, um einen optimalen Prozessablauf und ausfallsichere Anwendungen zu gewährleisten. Die Hardware-Tiefpassfilterung in jedem Kanal sorgt für die Unterdrückung von 50- und 60-Hz-Netzfrequenzen. Die E/A-Anschlüsse im Feld erfolgen über einen steckbaren Klemmenblock, dessen Positionen für den Anschluss von Kabelabschirmungen vorgesehen sind. Die Isolation zwischen Eingang und Bus beträgt robuste 1500Vrms und jeder einzelne Kanal ist bei versehentlichen Verdrahtungsfehlern bis zu 240Vrms Dauerüberlast geschützt. Überlastete Kanäle wirken sich nicht nachteilig auf andere Kanäle im Modul aus, so dass die Datenintegrität erhalten bleibt.
