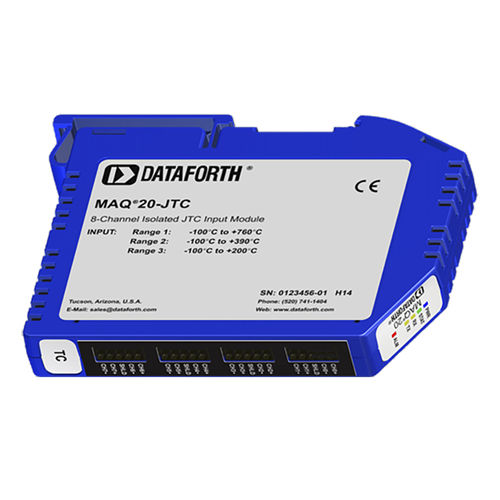

Eingang-Signalverarbeitungsmodul MAQ20-JTC

für Thermoelementfür DIN-Schiene

Die MAQ20-Thermoelement-Analogeingangsmodule haben 8 differentielle Eingangskanäle. Es werden separate Modelle für den Anschluss von Thermoelementen vom Typ J, Typ K, Typ T und den Typen R und S angeboten. Die Kaltstellenkompensation verwendet vier interne Sensoren, was zu einer branchenführenden Messgenauigkeit in jeder Systemkonfiguration und über den gesamten Betriebstemperaturbereich des Systems führt. Alle Kanäle sind für Bereich, Alarmgrenzen und Mittelwertbildung individuell konfigurierbar, um auch den anspruchsvollsten Anwendungen gerecht zu werden. Hoch-, Tief-, Hoch-Hoch- und Tief-Tief-Alarme bieten wichtige Überwachungs- und Warnfunktionen, um einen optimalen Prozessablauf und einen ausfallsicheren Betrieb zu gewährleisten. Die Hardware-Tiefpassfilterung in jedem Kanal sorgt für die Unterdrückung von 50- und 60-Hz-Netzfrequenzen. Die Feld-E/A-Anschlüsse erfolgen über Federkraftklemmenblöcke mit vier Positionen für den Anschluss von Kabelabschirmungen. Die Isolierung zwischen Eingang und Bus beträgt robuste 1500Vrms und jeder einzelne Kanal ist bei versehentlichen Verdrahtungsfehlern bis zu 150Vrms Dauerüberlast geschützt. Überlastete Kanäle wirken sich nicht nachteilig auf andere Kanäle im Modul aus, so dass die Datenintegrität erhalten bleibt. Die Kanäle eines Moduls können selektiv für das Scannen aktiviert werden. Alle Kanäle sind standardmäßig aktiviert; nicht verwendete Kanäle können jedoch deaktiviert werden, um die Abtastrate der aktivierten Kanäle zu erhöhen.
