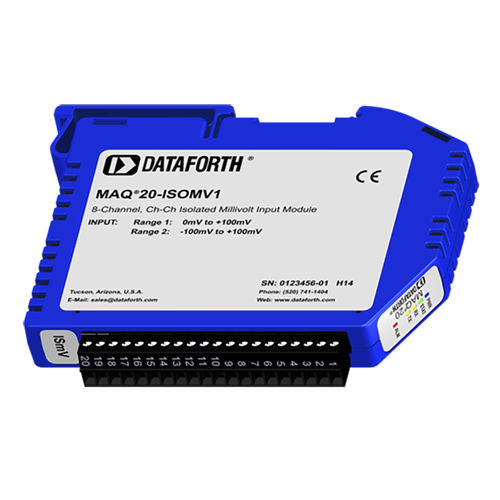

Analogeingänge-Signalverarbeitungsmodul NAQ20-ISOMV1

Spannungfür DIN-Schieneisoliert

Die Spannungseingangsmodule MAQ20-ISOMV und MAQ20-ISOV sowie das Stromeingangsmodul MAQ20-ISOI bieten 8 isolierte Eingangskanäle mit mehreren Signalbereichen und hochauflösender Konvertierung für die präzise Messung eines breiten Spektrums analoger Spannungs- und Stromsignale. Alle Kanäle sind individuell konfigurierbar für Bereich, Alarmgrenzen, Mittelwertbildung und Hochgeschwindigkeits-Burst-Scan, um auch den anspruchsvollsten Anwendungen gerecht zu werden. Hoch-, Tief-, Hoch-Hoch- und Tief-Tief-Alarme bieten wichtige Überwachungs- und Warnfunktionen, um einen optimalen Prozessablauf und ausfallsichere Anwendungen zu gewährleisten. Die Signalbandbreite beträgt 1kHz für den Spannungseingang und 1kHz für den Stromeingang. Der Burst-Scan-Modus ermöglicht die gleichzeitige Erfassung von bis zu 5 kS/s pro Kanal. Die Feld-E/A-Anschlüsse erfolgen über einen steckbaren Klemmenblock mit vier Positionen für den Anschluss von Kabelabschirmungen. Die Isolation zwischen Eingang und Bus beträgt robuste 1500Vrms und jeder einzelne Kanal ist bei versehentlichen Verdrahtungsfehlern bis zu 240Vrms Dauerüberlast geschützt. Darüber hinaus verfügen die MAQ20-ISOMV-, -ISOV- und -ISOI-Module über eine kontinuierliche Kanal-zu-Kanal-Isolierung von 300Vrms. Überlastete Kanäle wirken sich nicht nachteilig auf andere Kanäle im Modul aus, so dass die Datenintegrität erhalten bleibt. Die Signalbereiche für die Spannungseingangsmodule reichen von ±100mV bis ±10V und für das Stromeingangsmodul von 0 bis 20mA.
