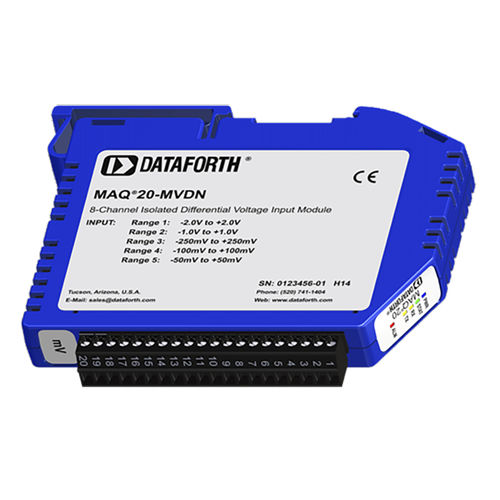

Analogeingänge-Signalverarbeitungsmodul MAQ20-MVDN

Spannungfür DIN-SchienemV

Die analogen Spannungs- und Stromeingangsmodule MAQ20 bieten eine Schnittstelle zu einer Vielzahl von Volt-, Millivolt- und Milliampere-Sensoren und -Geräten, die in Industrie-, Prüf- und Messanwendungen eingesetzt werden. Sie bieten einen 8-kanaligen Differenzeingang oder einen 16-kanaligen Single-Ended-Eingang für die präzise Messung von Spannungs- und Stromsignalen. Alle Kanäle sind hinsichtlich Bereich, Alarmgrenzen und Mittelwertbildung individuell konfigurierbar, um auch den anspruchsvollsten Anwendungen gerecht zu werden. Hoch-, Tief-, Hoch-Hoch- und Tief-Tief-Alarme bieten wichtige Überwachungs- und Warnfunktionen, um einen optimalen Prozessablauf und einen ausfallsicheren Betrieb zu gewährleisten. Die Hardware-Tiefpassfilterung in jedem Kanal sorgt für die Unterdrückung von 50- und 60-Hz-Netzfrequenzen. Die Feld-E/A-Anschlüsse erfolgen über eine steckbare Klemmenleiste mit vier Positionen für den Anschluss von Kabelabschirmungen. Die Isolation zwischen Eingang und Bus beträgt robuste 1500Vrms und jeder einzelne Kanal ist bei versehentlichen Verdrahtungsfehlern bis zu 240Vrms Dauerüberlast geschützt. Überlastete Kanäle wirken sich nicht nachteilig auf andere Kanäle im Modul aus, so dass die Datenintegrität erhalten bleibt. Die Kanäle eines Moduls können selektiv für das Scannen aktiviert werden. Alle Kanäle sind standardmäßig aktiviert; nicht verwendete Kanäle können jedoch deaktiviert werden, um die Abtastrate der aktivierten Kanäle zu erhöhen. Die Eingangsbereiche sind pro Kanal wählbar. Die Module MAQ20-MVDN, -VDN und -VSN haben fünf vom Benutzer auswählbare Eingangsbereiche, die Module MAQ20- IDN und -ISN haben zwei. Bereichsüber- und -unterschreitungen bis zu 2 % über die spezifizierten Eingangswerte hinaus sind zulässig, und die Genauigkeit wird mit ±f.s. garantiert.
