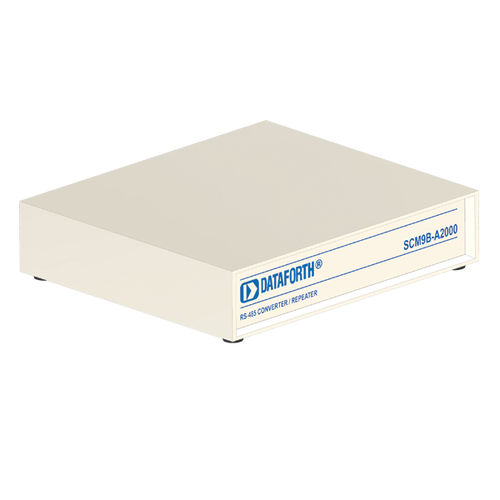

Repeater-Signalwandler SCM9B-A2000

RS-232RS485

Die Konverterboxen der Serien A1000 und A2000 wandeln die RS-232-Kommunikationssignalpegel in die korrekten elektrischen Signale um, die für RS-485 erforderlich sind. Der Kommunikationsstandard RS-485 wird empfohlen, wenn viele SCM9B-Module oder andere adressierbare Geräte über große Entfernungen mit einem Host-Computer verbunden werden müssen. Die Konverter A1000 und A2000 ermöglichen Kommunikationsbuslängen von bis zu 4.000 Fuß und Datenraten von bis zu 115kbps unter Verwendung eines verdrillten Leitungspaares. Der RS-485-Standard erlaubt bidirektionale Daten auf demselben Adernpaar. Daher ist ein Mittel zur Umschaltung der Datenrichtung erforderlich. Das A1000 und A2000 steuern die Busrichtung automatisch ohne externe Handshaking-Signale vom Host. Host-Software, die für Halbduplex-RS-232 geschrieben wurde, kann ohne Modifikation verwendet werden, die RS-485-Bussteuerung ist für den Benutzer völlig transparent. Das A1000 und A2000 können auch als Repeater für RS-485 arbeiten. Repeater werden benötigt, um die Länge des Kommunikationsbusses zu verlängern oder um mehr als 32 RS-485 Geräte an einen Kommunikationsbus anzuschließen. Ein Repeater verstärkt einfach vorhandene RS-485-Signale, die über große Entfernungen übertragen werden, oder verstärkt sie.
