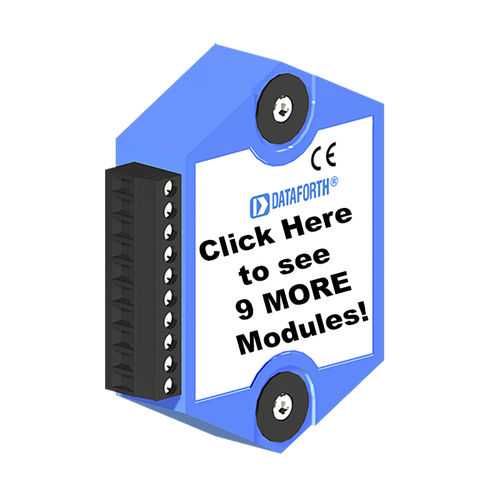

Sensor-zu-Computer-Signalverarbeitungsmodul SCM9B-12xx Series

AnalogeingängeStrommit konfigurierbarem Ausgang

Die SCM9B-1000/2000 Sensor-to-Computer-Module sind eine Familie von Komplettlösungen für Datenerfassungssysteme, die auf Personalcomputern und anderen prozessorbasierten Geräten mit seriellen Standard-E/A-Anschlüssen basieren. Die Module wandeln analoge Eingangssignale in technische Einheiten um und übertragen sie im ASCII-Format an jeden Host mit standardmäßigen RS-485- oder RS-232C-Anschlüssen. Diese Module können Temperatur, Druck, Spannung, Strom und verschiedene Arten von digitalen Signalen messen. Die Module können direkt an eine Vielzahl von Sensoren angeschlossen werden und übernehmen die gesamte Signalaufbereitung, Skalierung, Linearisierung und Umwandlung in technische Einheiten. Jedes Modul bietet außerdem digitale E/A-Leitungen zur Steuerung von Geräten über Halbleiterrelais oder TTL-Signale. Diese digitalen E/A-Leitungen bieten zusammen mit der eingebauten Fähigkeit zur Grenzwerteinstellung Alarm- und Steuerausgänge. Die Module enthalten keine Potis oder Schalter, die eingestellt werden müssen. Funktionen wie Adresse, Datenrate, Parität, Alarme, Echo usw. können mit einfachen Befehlen über den Kommunikationsanschluss ausgewählt werden, ohne dass ein Zugriff auf das Modul erforderlich ist. Die Auswahlen werden in einem nichtflüchtigen EEPROM gespeichert, das die Daten auch nach dem Ausschalten der Stromversorgung beibehält. Die Serie 2000 ist eine verbesserte Version der 1000er Serie von Sensorschnittstellen. Mit der Serie 2000 kann der Benutzer die Ausgabedaten in jeder gewünschten technischen Einheit skalieren. Die Serie 2000 bietet außerdem die Möglichkeit, nichtlineare Übertragungsfunktionen zu programmieren. Diese Funktion kann verwendet werden, um nicht standardisierte Sensoren zu linearisieren oder um Ausgänge in technischen Einheiten zu liefern, die nichtlineare Funktionen des Eingangs sind.
