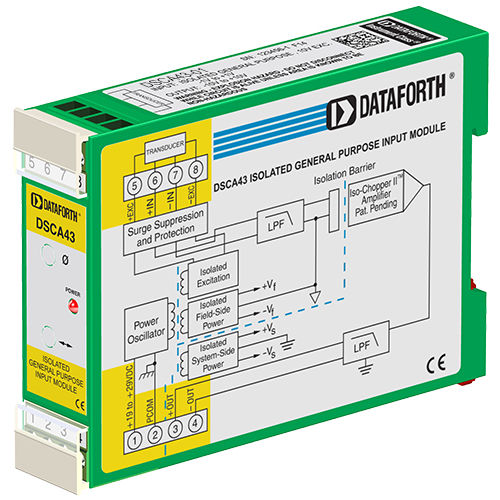

Eingang-Signalverarbeitungsmodul DSCA43-01

isoliertfür DIN-Schienemit Gleichstromerregung

Jedes DSCA43-Allzweck-Eingangsmodul bietet einen einkanaligen Aufnehmereingang, der gefiltert, isoliert, verstärkt und in einen hochpegeligen Spannungsausgang umgewandelt wird. Die Signalfilterung erfolgt mit einem fünfpoligen Filter, der für die Sprungantwort optimiert ist. Ein Anti-Aliasing-Pol befindet sich auf der Feldseite der Isolationsbarriere, die anderen vier Pole befinden sich auf der Systemseite. Nach der anfänglichen feldseitigen Filterung wird das Eingangssignal durch eine proprietäre Zerhackerschaltung zerhackt. Die Isolierung erfolgt durch Transformatorenkopplung, wobei auch hier eine proprietäre Technik zur Unterdrückung der Übertragung von Gleichtaktspitzen oder Überspannungen zum Einsatz kommt. Die Erregung des Aufnehmers wird vom Modul aus durch eine stabile 10-V-Quelle bereitgestellt. Diese Quelle ist vollständig isoliert, so dass die Verstärkereingänge über den gesamten Bereich der Erregungsspannung arbeiten können. Dank dieser Eigenschaft kann das Modul an eine Vielzahl von Sensoren angeschlossen werden, die eine Erregung benötigen. Der Modulausgang ist entweder Spannung oder Strom. Bei Modellen mit Stromausgang ist an Klemme 3 (+OUT) eine dedizierte Schleifenspeisung und an Klemme 4 (-OUT) eine Schleifenrückführung vorgesehen. Die systemseitige Last kann entweder erdfrei oder geerdet sein.
