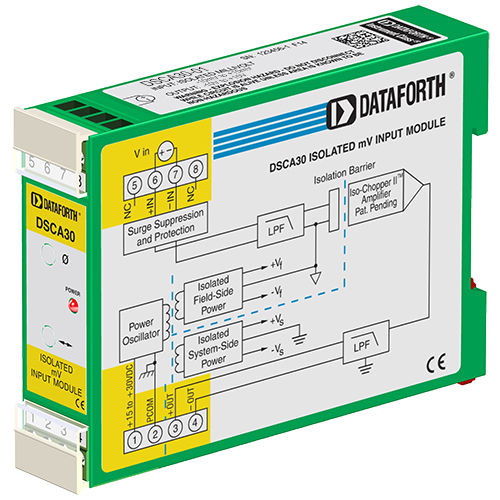

Eingang-Signalverarbeitungsmodul DSCA30-01

Spannungisoliertfür DIN-Schiene

Jedes DSCA30/31-Spannungseingangsmodul bietet einen einzelnen analogen Eingangskanal, der gefiltert, isoliert, verstärkt und in einen hochpegeligen Spannungsausgang umgewandelt wird. Die Signalfilterung erfolgt mit einem fünfpoligen Filter, der 85 dB Normalbetriebsunterdrückung bei 60 Hz und 80 dB bei 50 Hz bietet. Ein Anti-Aliasing-Pol befindet sich auf der Feldseite der Isolationsbarriere, die anderen vier Pole befinden sich auf der Systemseite. Nach der anfänglichen feldseitigen Filterung wird das Eingangssignal durch eine proprietäre Zerhackerschaltung zerhackt. Die Isolierung erfolgt durch Transformatorenkopplung, wobei auch hier eine proprietäre Technik zur Unterdrückung der Übertragung von Gleichtaktspitzen oder Überspannungen zum Einsatz kommt. Der Modulausgang ist entweder ein Spannungs- oder ein Stromausgang. Bei Modellen mit Stromausgang ist an Klemme 3 (+OUT) eine dedizierte Schleifenspeisung und an Klemme 4 (-OUT) eine Schleifenrückführung vorgesehen. Die systemseitige Last kann entweder erdfrei oder geerdet sein. Spezielle Eingangsschaltungen bieten Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC und gegen transiente Ereignisse gemäß ANSI/IEEE C37.90.1. Auch an den Signalausgangs- und Leistungseingangsklemmen sind Schutzschaltungen vorhanden, die vor transienten Ereignissen und Leistungsumkehr schützen. Die Signal- und Leistungsleitungen sind mit Schraubklemmen am Modul befestigt, die sich in steckbaren Klemmenblöcken befinden, um die Montage und Neukonfiguration des Systems zu erleichtern. Die Module weisen eine ausgezeichnete Langzeitstabilität auf und müssen nicht neu kalibriert werden. Nullpunkt und Spanne sind jedoch um bis zu ±5 % einstellbar, um Situationen zu berücksichtigen, in denen eine Feinabstimmung gewünscht wird. Die Einstellungen werden mit Potentiometern vorgenommen, die sich unter dem Etikett auf der Vorderseite befinden und nicht interaktiv sind, um die Bedienung zu erleichtern.
