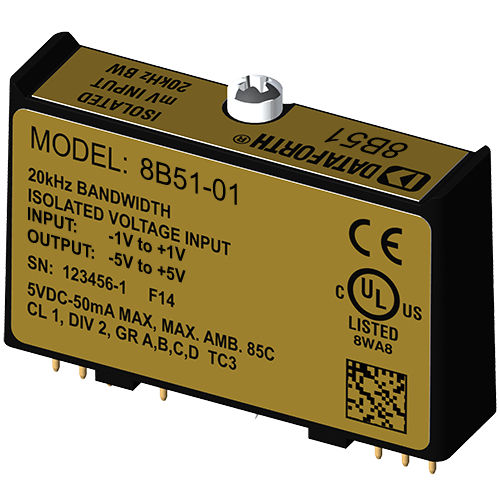

Eingang-Signalverarbeitungsmodul 8B51-01

SpannungBreitband

8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B50- oder 8B51-Modul isoliert, filtert und verstärkt ein Spannungseingangssignal und liefert einen analogen Spannungsausgang. Die Signalfilterung erfolgt mit einem 5-poligen Filter, der hinsichtlich des Zeit- und Frequenzgangs optimiert ist und oberhalb von 20 kHz eine Unterdrückung von 100 dB pro Dekade im Normalbetrieb bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die anderen vier sind auf der Systemseite. Ein spezieller Eingangsschaltkreis auf den Modulen 8B50 und 8B51 bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Isolierung erfolgt durch optische Kopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird mit einer Spannung von +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
