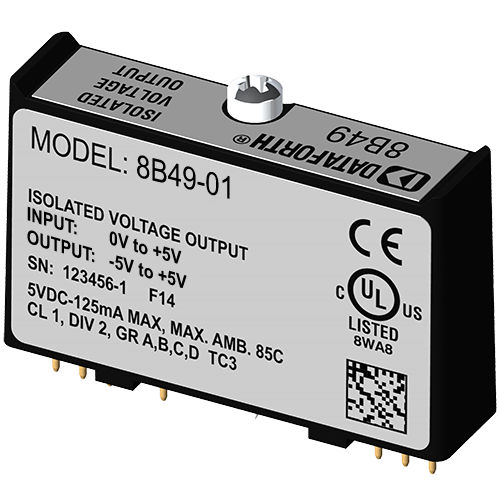

Ausgang-Signalverarbeitungsmodul 8B49-01

Spannung

8B-Module sind eine optimale Lösung für die Überwachung realer Prozesssignale und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B49-Modul akzeptiert ein Eingangssignal von einer nicht isolierten Quelle, isoliert, filtert und konvertiert das Signal dann in einen hochpegeligen Prozessspannungsausgang. Die Signalfilterung erfolgt mit einem 4-poligen Filter, der für ein optimiertes Zeit- und Frequenzverhalten sorgt und eine Normalbetriebsunterdrückung von 80 dB pro Dekade oberhalb von 100 Hz bietet. Ein Pol dieses Filters befindet sich auf der Systemseite und die anderen drei auf der isolierten Feldseite. Eine spezielle Ausgangsschaltung im Modul 8B49 bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 40VAC kontinuierlich. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
