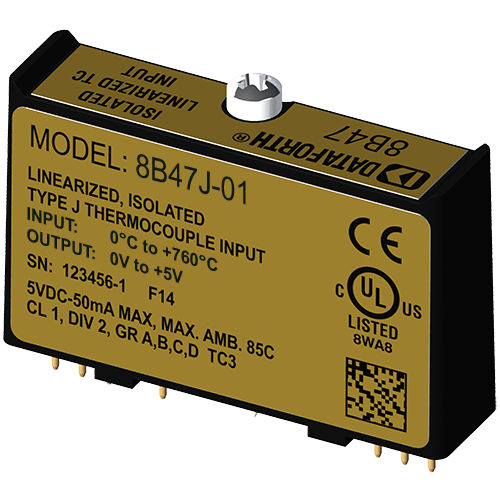

Eingang-Signalverarbeitungsmodul 8B47J-01

für Thermoelementlinearisiert

8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B47-Modul isoliert, filtert, verstärkt und linearisiert einen einzelnen Kanal des Temperatureingangs von einem Thermoelement und liefert einen analogen Spannungsausgang. Die Linearisierung erfolgt durch eine stückweise lineare Annäherung mit vier Haltepunkten. Der 8B47 kann an die Industriestandard-Thermoelementtypen J, K und T angeschlossen werden und hat ein Ausgangssignal von 0 bis +5 V. Jedes Modul ist kaltstellenkompensiert, um parasitäre Thermoelemente zu korrigieren, die durch den Thermoelementdraht und die Schraubklemmen auf der Montageplatte entstehen. Die Erkennung offener Thermoelemente wird durch einen internen Pull-up-Widerstand aufwärts skaliert. Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Normalbetriebsunterdrückung von 70 dB bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite. Ein spezieller Eingangsschaltkreis auf dem 8B47-Modul bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
