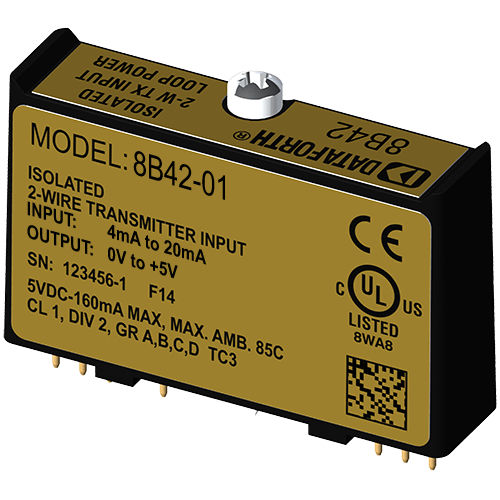

Eingang-Signalverarbeitungsmodul 8B42-01

Stromfür Transmitter2-Leiter

8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B42-Modul versorgt einen Stromtransmitter mit Strom, isoliert, filtert und verstärkt dann das resultierende Prozessstrom-Eingangssignal und liefert einen analogen Spannungsausgang. Die Umwandlung von Strom in Spannung erfolgt intern im Modul, um eine hohe Genauigkeit zu gewährleisten. Die Signalfilterung erfolgt mit einem 3-Pol-Filter, der für Zeit- und Frequenzgang optimiert ist und 60 dB pro Dekade an Normalbetriebsunterdrückung über 100 Hz bietet. Ein spezieller Eingangsschaltkreis auf dem 8B42-Modul bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 40VAC. Klemmschaltungen an den E/A- und Leistungsanschlüssen schützen vor schädlichen Transienten. Die Isolierung erfolgt durch Transformatorenkopplung, um die Übertragung von Gleichtaktspitzen oder Überspannungen zu unterdrücken. Das Modul wird mit einer Spannung von +5VDC, ±5% versorgt. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und verfügen über ein hohes Maß an Störfestigkeit gegenüber Umgebungsgeräuschen.
