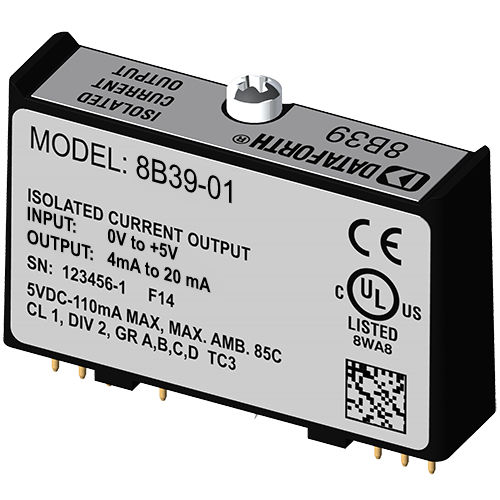

Ausgang-Signalverarbeitungsmodul 8B39-01

Strom

8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B39-Modul akzeptiert ein Eingangssignal von einer nicht isolierten Quelle, isoliert, filtert und konvertiert das Signal dann in einen analogen Prozessstromausgang. Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für den Zeit- und Frequenzgang optimiert ist und eine Unterdrückung von 60 dB pro Dekade im Normalbetrieb oberhalb von 100 Hz bietet. Ein Pol dieses Filters befindet sich auf der Systemseite und die beiden anderen auf der isolierten Feldseite. Eine spezielle Ausgangsschaltung im Modul 8B39 bietet Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 40VAC kontinuierlich. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
