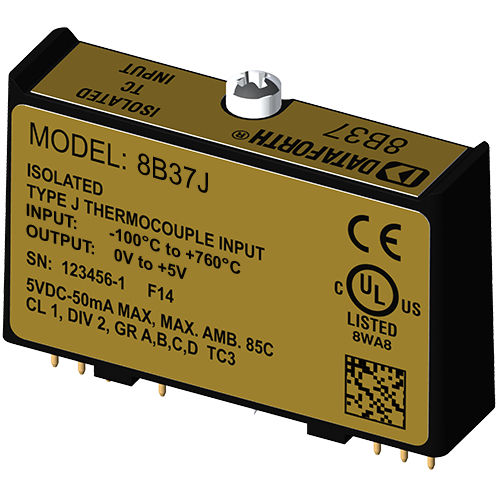

Eingang-Signalverarbeitungsmodul 8B37j

für ThermoelementMiniatur

8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes nichtlinearisierte Modul 8B37 isoliert, filtert und verstärkt einen einzelnen Kanal des Temperatureingangs aus einem Thermoelement-Eingangssignal und liefert einen analogen Spannungsausgang. Das 8B37 kann an die Industriestandard-Thermoelementtypen J, K, T, R und S angeschlossen werden und hat ein Ausgangssignal von 0 bis +5 V. Jedes Modul ist kaltstellenkompensiert, um parasitäre Thermoelemente zu korrigieren, die durch den Thermodraht und die Schraubklemmen auf der Montagerückwand entstehen. Die Erkennung offener Thermoelemente wird durch einen internen Pull-up-Widerstand aufwärts skaliert. Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für Zeit- und Frequenzgang optimiert ist und eine Normalbetriebsunterdrückung von 70 dB bei 60 Hz bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite. Ein spezieller Eingangsschaltkreis auf dem Modul 8B37 bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
