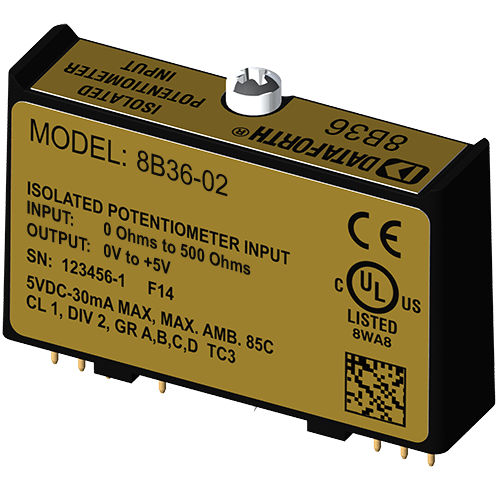

Eingang-Signalverarbeitungsmodul 8B36-02

für Potentiometer

8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B36-Eingangsmodul isoliert, filtert und verstärkt einen einzelnen Kanal des Potentiometer-Eingangs und liefert einen analogen Spannungsausgang. Die Erregung des Potentiometers erfolgt durch zwei angepasste Stromquellen. Bei Verwendung einer 3-Leiter-Verbindung ermöglicht diese Methode, dass gleiche Ströme durch die Sensorleitungen fließen, wodurch die Auswirkungen der Leitungswiderstände aufgehoben werden. Die Erregerströme sind klein (gleich oder weniger als 0,25 mA), wodurch die Selbsterhitzung des Potentiometers minimiert wird. Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für den Zeit- und Frequenzgang optimiert ist und bei 60 Hz eine Normalbetriebsunterdrückung von 70 dB bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite. Ein spezieller Eingangsschaltkreis auf dem 8B36-Modul bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
