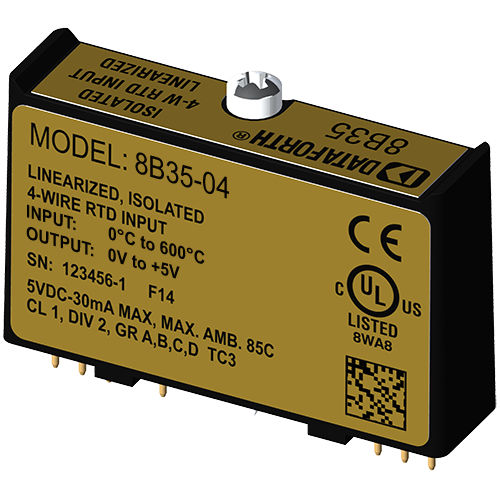

Eingang-Signalverarbeitungsmodul 8B35-04

für RTD4-Leiterlinearisiert

8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B35-Eingangsmodul isoliert, filtert, verstärkt und linearisiert einen einzelnen Kanal des Temperatureingangs von einem RTD und liefert einen analogen Spannungsausgang. Die RTD-Erregung erfolgt über das Modul mittels einer Präzisionsstromquelle. Der Erregerstrom fließt nicht in den Eingangssignalleitungen, so dass RTD-Messungen unabhängig vom Leitungswiderstand durchgeführt werden können. Die Erregerströme sind klein (0,25 mA), was die Selbsterhitzung des RTD minimiert. Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für den Zeit- und Frequenzgang optimiert ist und bei 60 Hz eine Normalbetriebsunterdrückung von 70 dB bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite. Ein spezieller Eingangsschaltkreis auf dem Modul 8B35 bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
