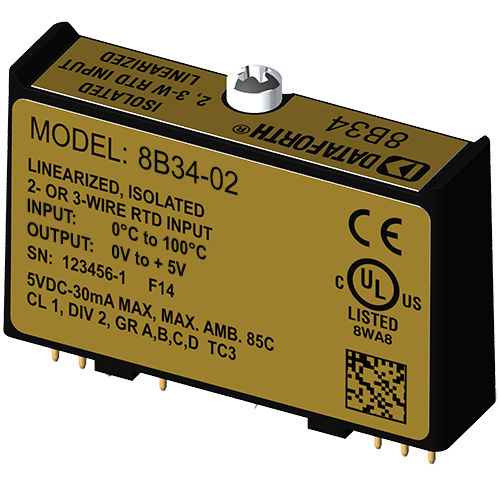

Signalverarbeitungsmodul für RTD 8B34-02

2-Leiter3-Kabellinearisiert

8B-Module sind eine optimale Lösung für die Überwachung von realen Prozesssignalen und die Bereitstellung von High-Level-Signalen für ein Datenerfassungssystem. Jedes 8B34-Eingangsmodul isoliert, filtert, verstärkt und linearisiert einen einzelnen Kanal des Temperatureingangs von einem RTD und liefert einen analogen Spannungsausgang. Die RTD-Erregung erfolgt über das Modul mit zwei angepassten Stromquellen. Bei Verwendung einer 3-Leiter-Verbindung ermöglicht diese Methode, dass gleiche Ströme durch die Sensorleitungen fließen, wodurch die Auswirkungen der Leitungswiderstände aufgehoben werden. 0,25 mA sind die Erregerströme klein, was die Selbsterhitzung des RTD minimiert. Die Signalfilterung erfolgt mit einem 3-poligen Filter, der für den Zeit- und Frequenzgang optimiert ist und bei 60 Hz eine Normalbetriebsunterdrückung von 70 dB bietet. Ein Pol dieses Filters befindet sich auf der Feldseite der Isolationsbarriere für Anti-Aliasing, die beiden anderen auf der Systemseite. Ein spezieller Eingangsschaltkreis auf dem 8B34-Modul bietet Schutz gegen den versehentlichen Anschluss von Netzspannungen bis zu 240VAC. Klemmenschaltungen an den E/A- und Leistungsklemmen schützen vor schädlichen Transienten. Die Module sind für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2 ausgelegt und weisen eine hohe Störfestigkeit gegenüber Umgebungsgeräuschen auf.
