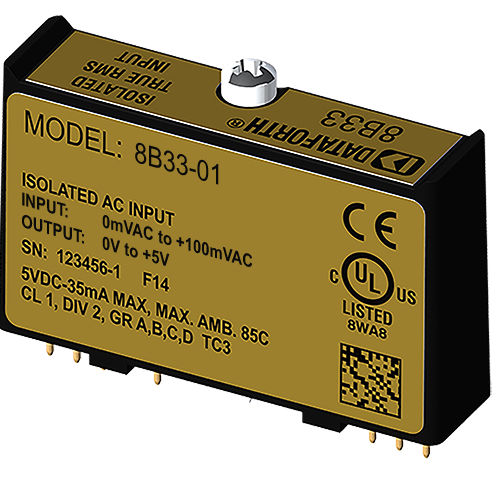

True-RMS-Eingangsmodul 8B33-01

isoliert

Jedes 8B33 True RMS-Eingangsmodul bietet einen einzelnen Wechselstrom-Eingangskanal, der in seinen True RMS-Gleichstromwert umgewandelt, gefiltert, isoliert, verstärkt und in einen Standard-Prozessspannungsausgang umgewandelt wird (siehe Blockdiagramm). Das Feldspannungs- oder Stromeingangssignal wird durch einen Vorverstärker und einen Effektivwertwandler auf der Feldseite der Isolationsbarriere verarbeitet. Das umgewandelte Gleichstromsignal wird dann von einer proprietären Zerhackerschaltung zerhackt und über die Transformator-Isolationsbarriere übertragen, wodurch die Übertragung von Gleichtaktspitzen und Überspannungen unterdrückt wird. Der rechnerseitige Schaltkreis rekonstruiert, filtert und konvertiert das Signal in einen Industriestandardausgang von 0 bis 5 VDC. Spezielle Eingangsschaltungen bieten Schutz gegen versehentliches Einschalten von Netzspannungen bis zu 350VAC und gegen transiente Ereignisse gemäß ANSI/IEEE C37.90.1.
