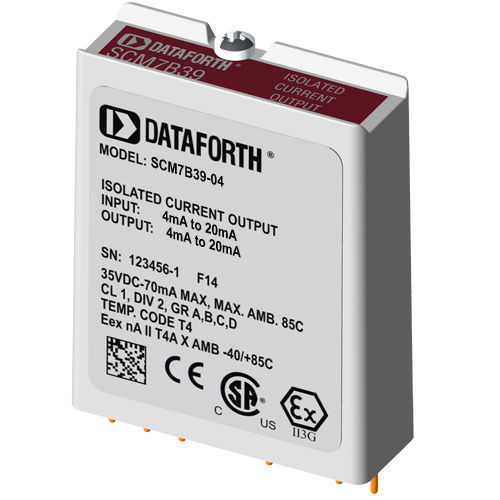

Stromausgangsmodul SCM7B39-04

isoliert

SCM7B39 Prozessstrommodule akzeptieren High-Level-Signale vom Prozessleitsystem und liefern entweder 0 bis 20 mA oder 4 bis 20 mA Strom an das Feld. Diese Module enthalten einen fünfpoligen Filteransatz, um sowohl den Zeit- als auch den Frequenzgang zu maximieren, indem sowohl die Thomson- (Bessel) als auch die Butterworth-Eigenschaften genutzt werden. Ein Pol des Filters befindet sich auf der Seite des Prozessleitsystems der Trennbarriere, die anderen vier Pole sind auf der Feldseite. Nach der anfänglichen Filterung auf der Seite des Prozessleitsystems wird das Signal durch eine proprietäre Zerhackerschaltung zerhackt und über die Isolationsbarriere des Transformators übertragen, wodurch die Übertragung von Gleichtaktspitzen und Überspannungen unterdrückt wird. Anschließend wird das Signal rekonstruiert, gefiltert und in einen Prozessstrom für die Ausgabe an das Feld umgewandelt. Die Module eignen sich für einen weiten Versorgungsspannungsbereich von 18 bis 35 VDC (+24 VDC nominal). Ihre kompakten Gehäuse (max. 2,13 "x1,705 "x0,605") sparen Platz und sind ideal für Anwendungen mit hoher Kanaldichte. Sie sind für eine einfache DIN-Schienen-Montage mit einem der "-DIN"-Backpanels ausgelegt.
